DZ20 -Serie MCCB MODED CALLE Circuit Breaker

Produktfunktionsinstrution

Anwendungsbereich

Der Plastikschalenschalter der DZ20 -Serie (im Folgenden als Leistungsschalter bezeichnet) eignet sich für Verteilungsleitungen mit AC 50Hz, einem Strom von bis zu 1250A, einer Isolationsspannung von 660 V, einer bewerteten Arbeitsspannung von 380 V (400 V) und unten, als Überlastung, Kurzschaltkreis und Unterspannung für verteilte elektrische Energie und Stromausrüstung und Stromausrüstung. Unter ihnen können die Leiterschalter des Y-, J- und G -Typs mit Nennstrom von 225A und Y Typ 400A auch zum Schutz von Motoren verwendet werden. Unter normalen Umständen kann der Leistungsschalter zum seltenen Wechsel von Linien und seltener Start von Motoren verwendet werden.

Das Produkt erfüllt die folgenden Standards: JB8589 、 GB14048.2 、 IEC947-2.

Strukturelle Eigenschaften

Diese Serie von Leistungsschalter basiert auf dem Y-förmigen Produkt und besteht aus vier Teilen: Isolationsschale, Betriebsmechanismus, Kontaktsystem und Freigabegerät.

Der Betriebsmechanismus eines Leistungsschalters hat die Funktion, die Kontakte schnell zu schließen und zu trennen, und deren "Schließen", "Öffnen" und "die Position des Griffs unterscheidet freie Auslöschen" -Positionen.

C-Typ- und J-Typ-Leistungsschalter werden basierend auf dem Grundprodukt des Y-Typs abgeleitet und entwickelt. J-Typ-Leistungsschalter verbessern die Struktur der Kontakte von Leiterschalter vom Typ Y-Typ, sodass bei einem Kurzschluss die dynamischen und statischen Kontakte schnell trennen können, bevor der Mechanismus aktiviert wird, was das Ziel erreicht, die Bruchkapazität zu verbessern.

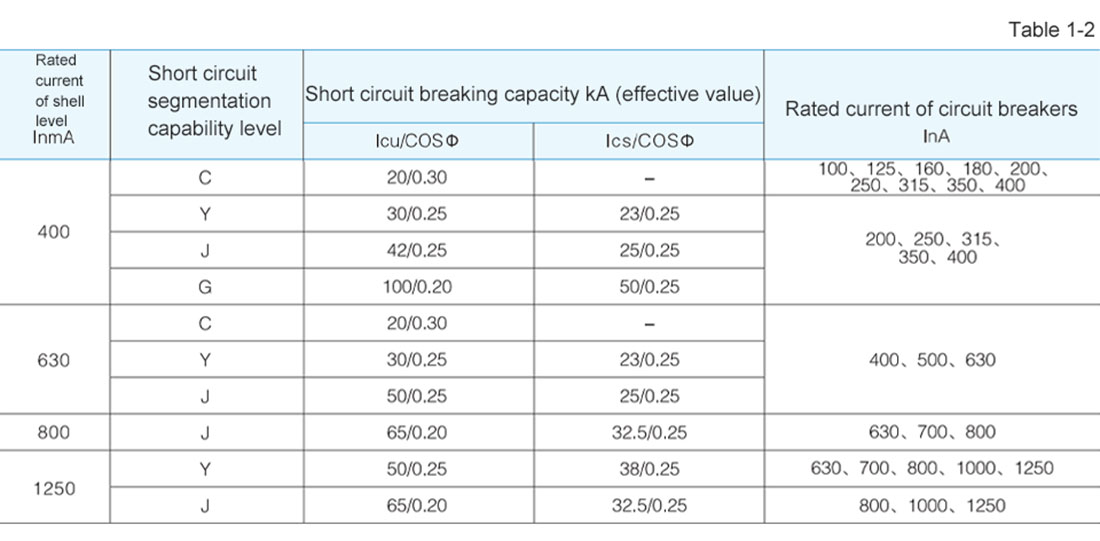

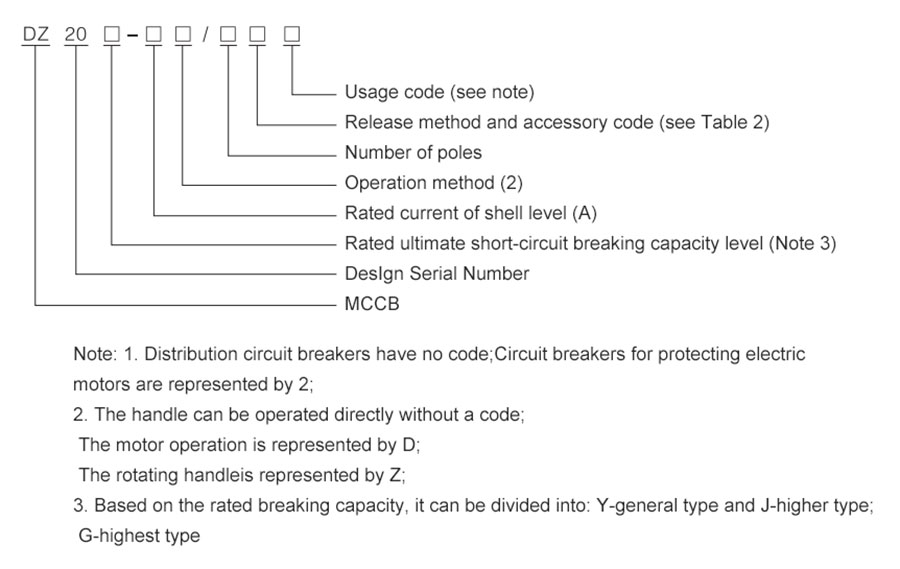

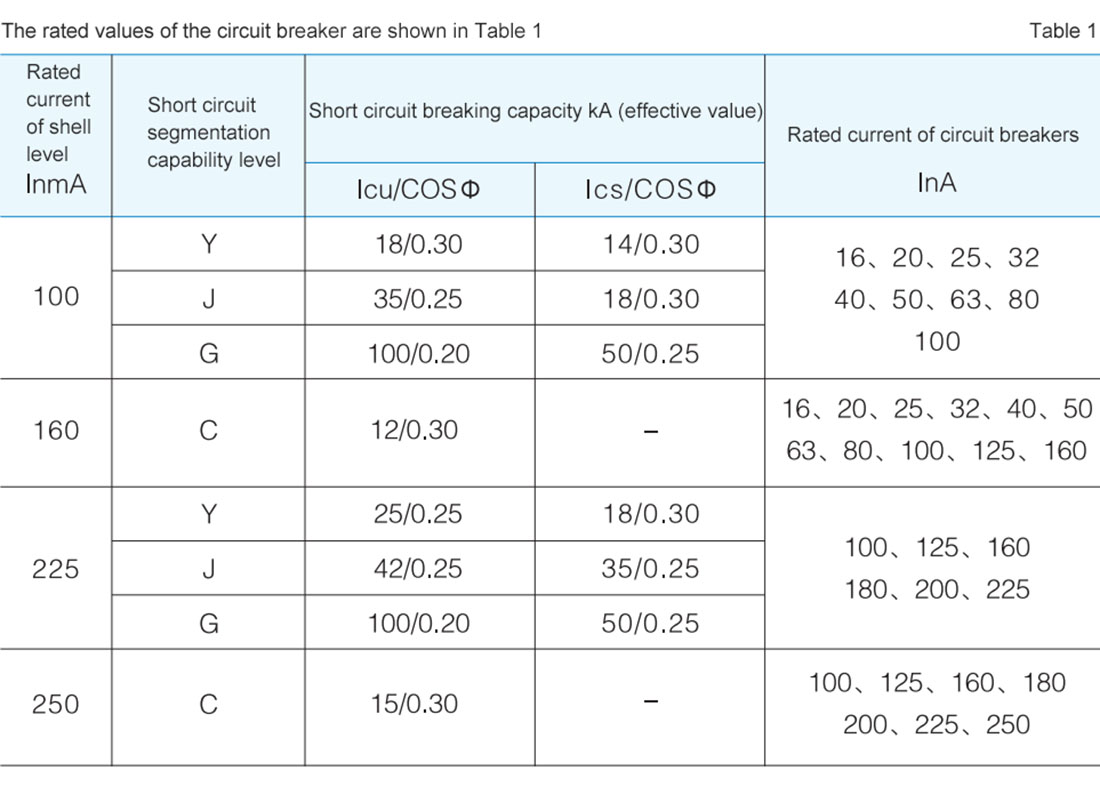

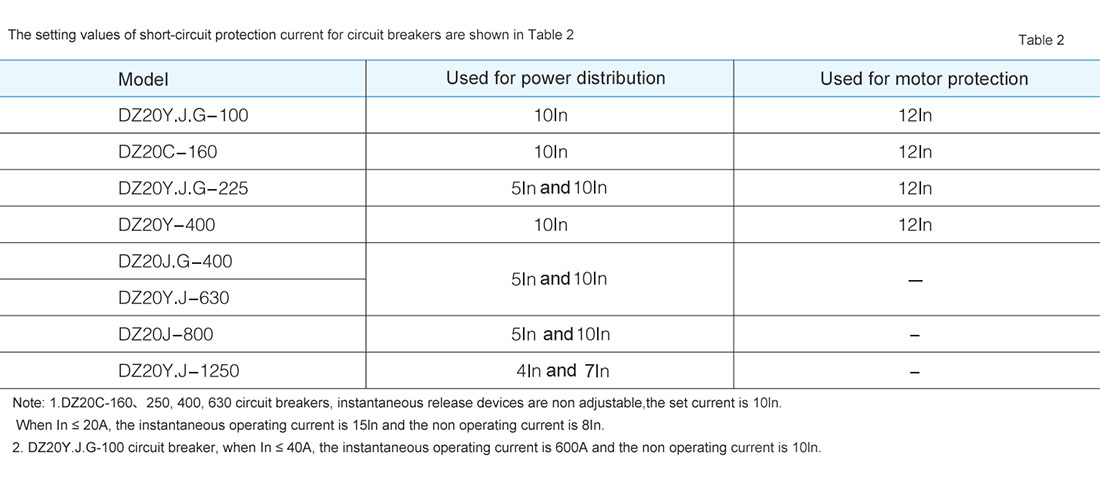

Spezifikationen und Parameter

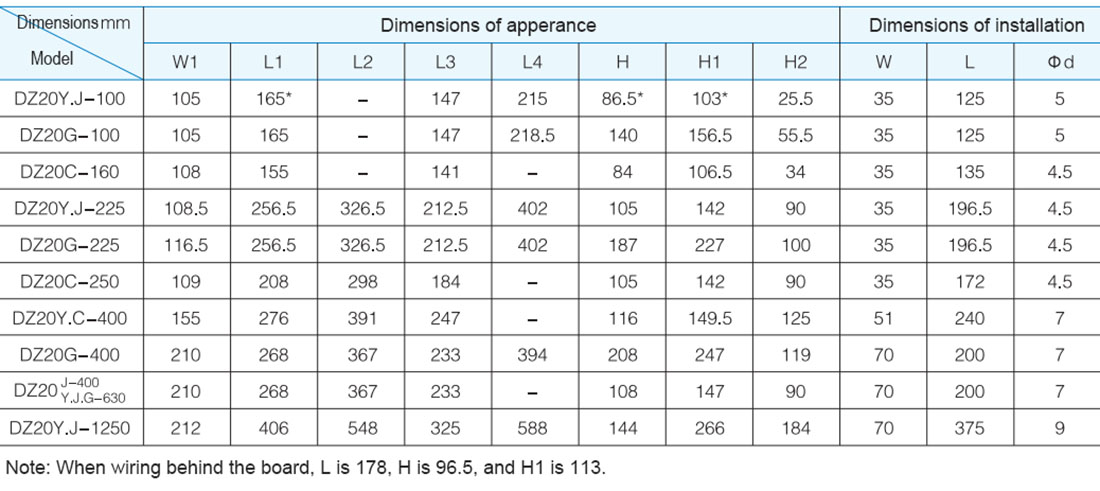

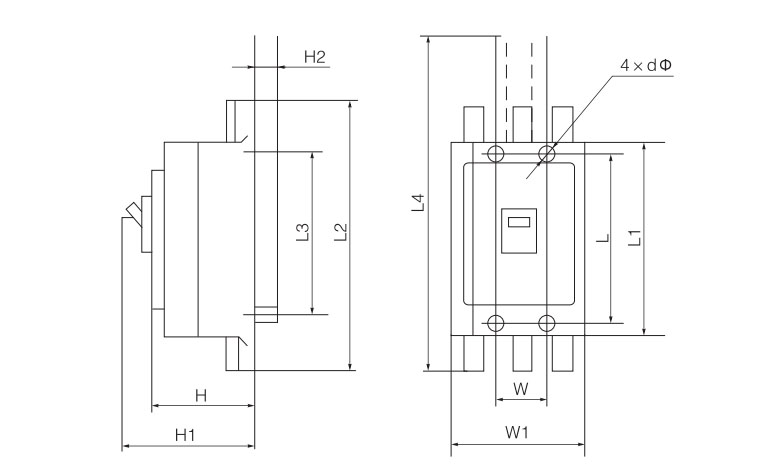

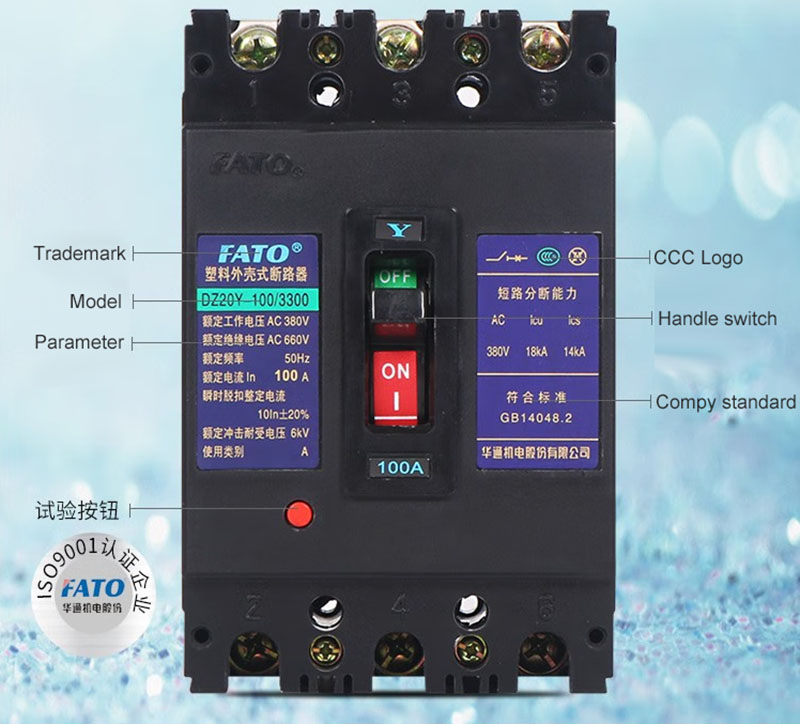

Aussehen und Abmessungen

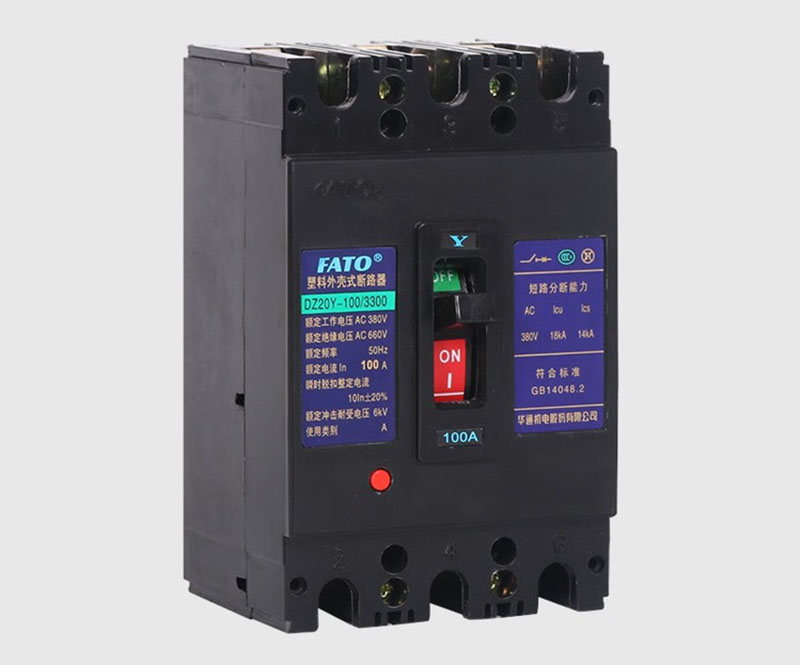

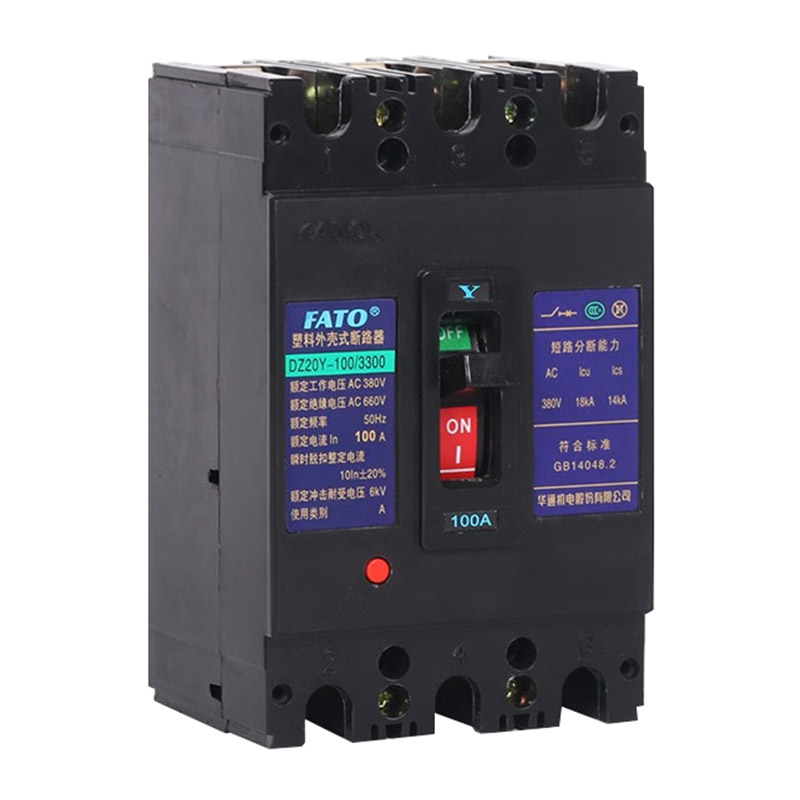

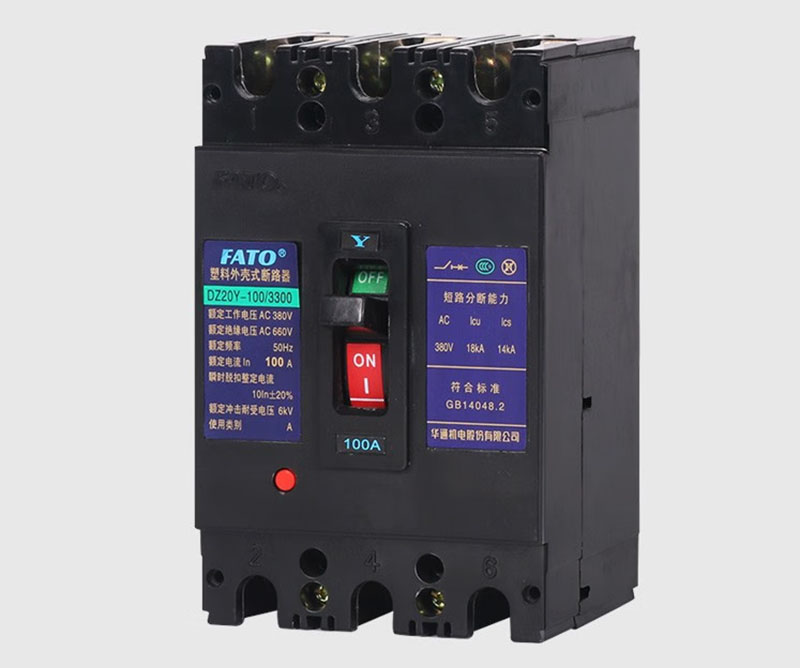

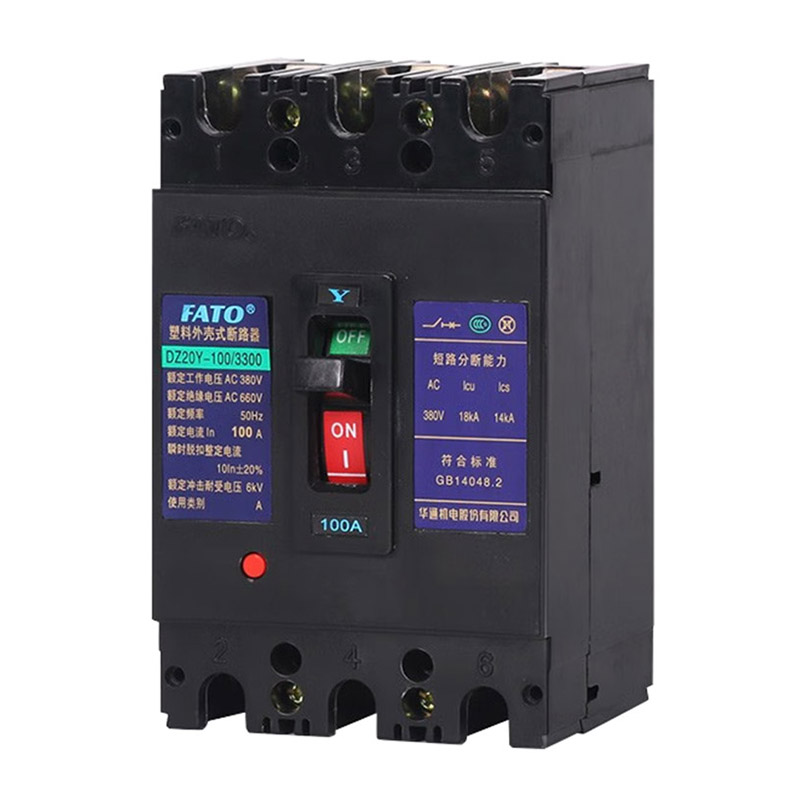

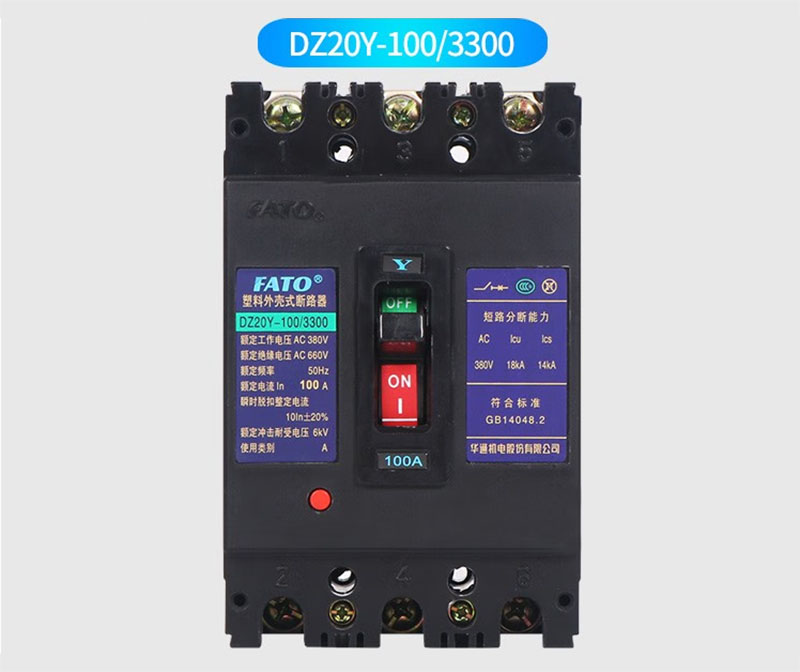

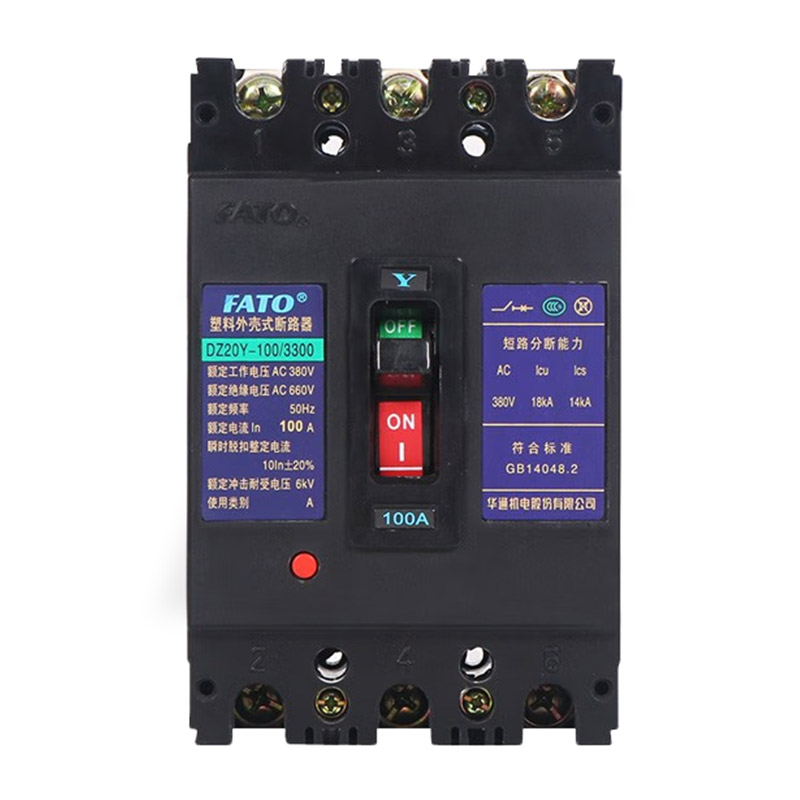

Produktshows
