CFB2SLE-63 RCCB Earth Leckage Circuit Breaker

Produktbeschreibung

Anwendungsbereich

♦ Geeignet für Distributionsnetzkreise mit AC 50/60Hz, bewertete Arbeitsspannung von 400 V und darunter und den Strom von bis zu 63A und darunter.

♦ Bieten Sie indirekten Kontaktschutz für Humen Sein;

♦ Bieten Sie Leckageschutz für Geräte;

♦ Überlastung und Kurzschlussschutz für Linien und Stromausrüstung;

♦ Unter normalen Umständen kann es zum seltenen Umschalten von Schaltkreisen und seltenen Motoren verwendet werden.

♦ Konform mit Standards:

Internationale Standards: IEC61009-1;

Nationaler Standard: GB/T16917.1.

Arbeitszustand

◇ Höhe: ≤2000m;

◇ Umweltfeuchtigkeit: Bei einer maximalen Umgebungstemperatur von+40 ℃ maximal 50%, wobei bei niedrigeren Temperaturen eine höhere relative Luftfeuchtigkeit möglich ist, z.

◇ Installationsbedingungen: Das externe Magnetfeld der Installationsstelle sollte das geomagnetische Feld in irgendeiner Richtung nicht überschreiten. Der Reststromschalter sollte im Allgemeinen vertikal installiert werden, wobei der Griff nach oben ist, um eine Verbindung zur Stromversorgung herzustellen. Der Installationsstandort sollte keinen signifikanten Einfluss oder Schwingung haben.

◇ Installationskategorie: II;

Installationstyp: TH35-7.5 Standard-Guide-Schiene-Installation wird angewendet;

◇ Verschmutzungsniveau: 2;

◇ Verkabelungsmethode: Verwenden Sie Schrauben, um die Verkabelung festzuziehen.

Spezifikationen und Parameter

♦ Polnummern: 1p+n, 2p, 3p, 3p+n, 4p;

♦ Bewertet in (a): 6,10,16,20,25,32,40,50,63;

♦ Bewertungsspannung UE: 230 V, 400 V;

♦ Bewertungsdämmspannung UI: 400 V;

♦ Bewertungskapazität in ICU (KA): 6KA;

♦ bewertete Restverbindung und Trennungskapazität L △ M: 2000a;

♦ Bewertungsreste Betriebsstrom L △ n (MA): 30;

♦ Mechanische Lebensdauer: 20000 Zyklen;

♦ Elektrische Lebensdauer: 10000 Zyklen;

♦ Schutzstufe: IP20;

♦ Installationsmethode: eingebettete Führungsschiene;

♦ Verkabelungsmethode: Verkabelungsklemmen mit Klemmen;

♦ Verkabelungsfähigkeit: Lassen Sie Drähte unter 16 mm2 angeschlossen werden (wenn INM = 63A);

♦ Ziehendrehmoment: 2n • m (wenn inm = 63a);

♦ Die maximale Brechungszeit des Nennreststroms beträgt T: 0,1s.

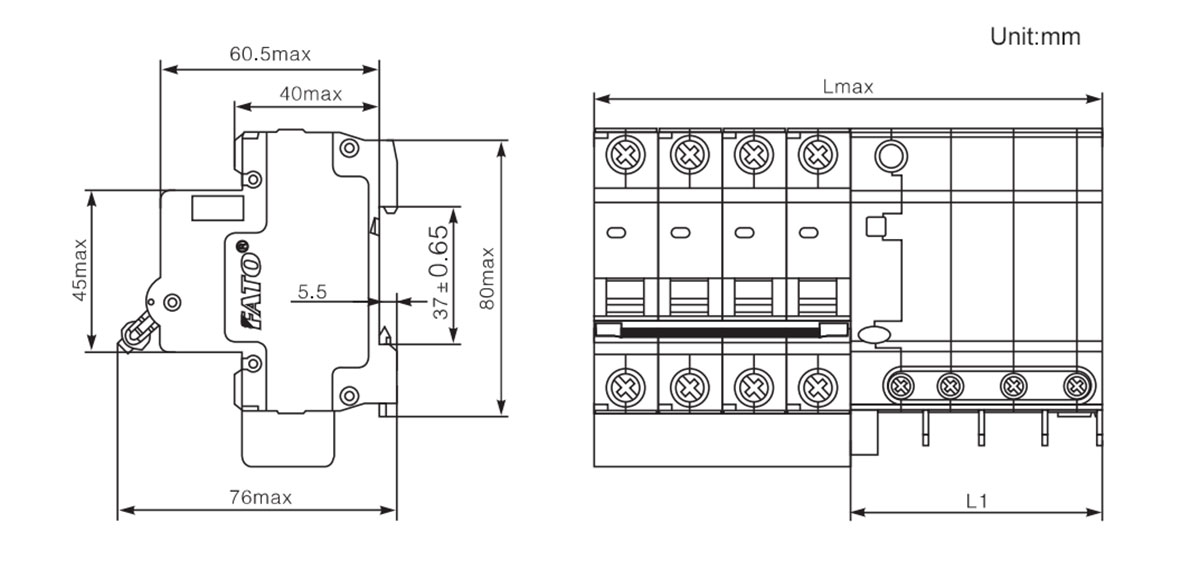

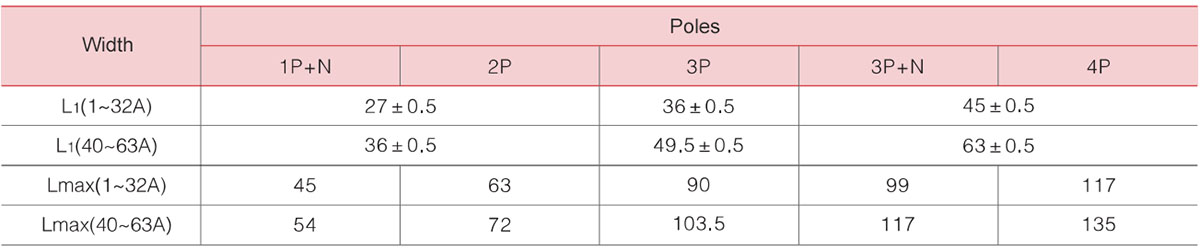

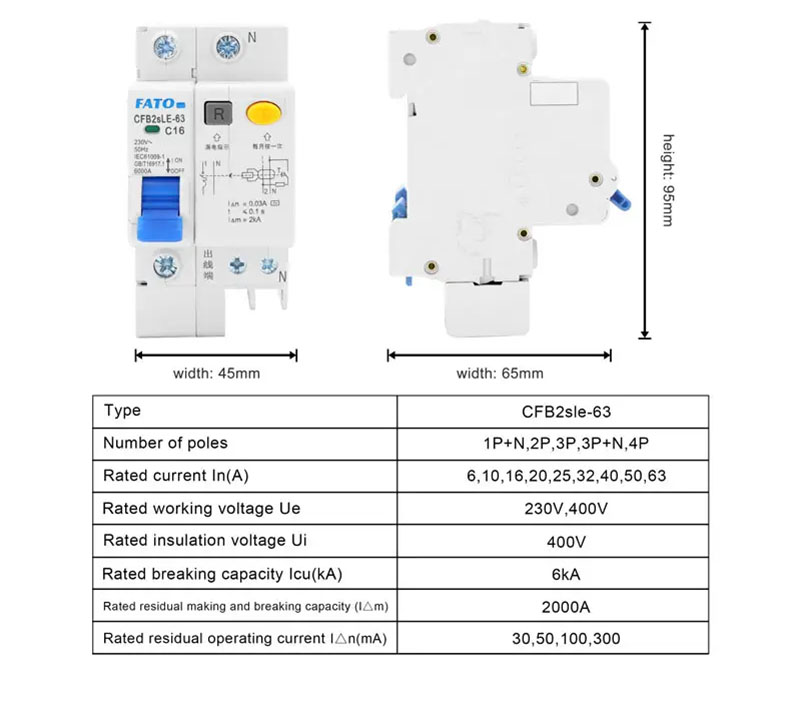

Aussehen und Abmessungen

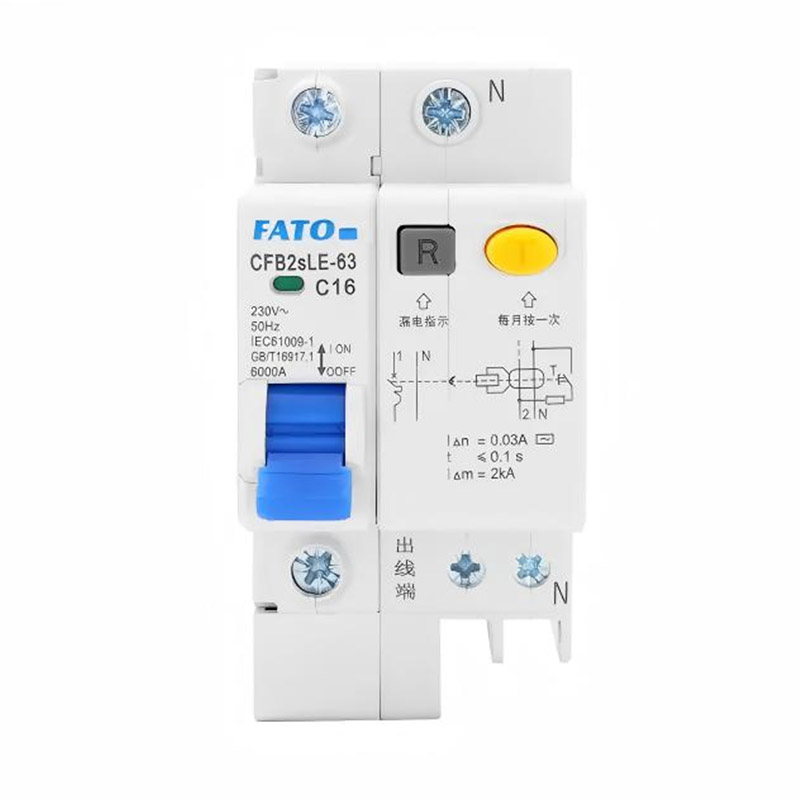

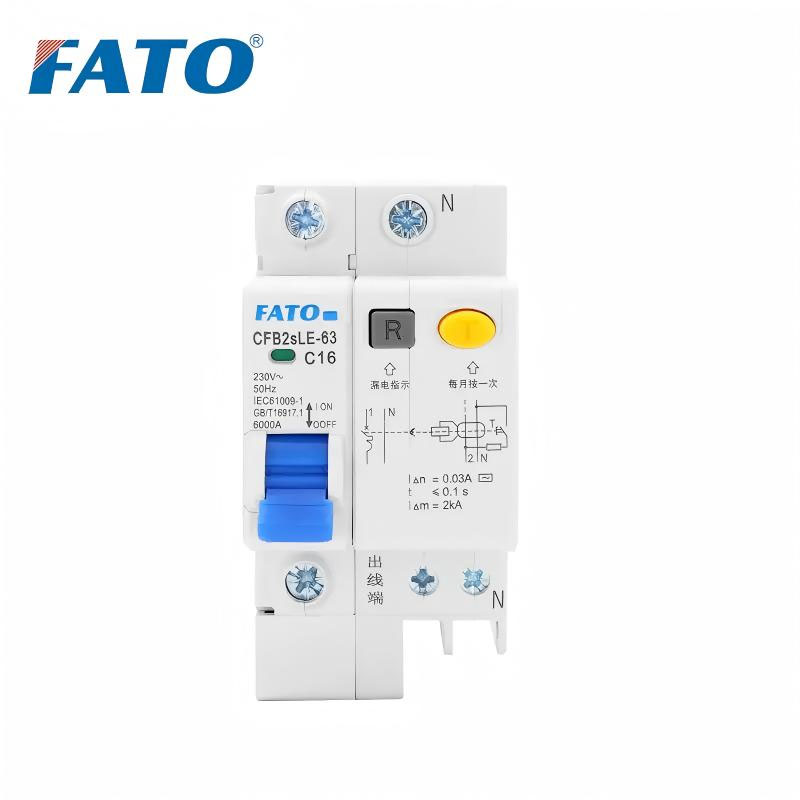

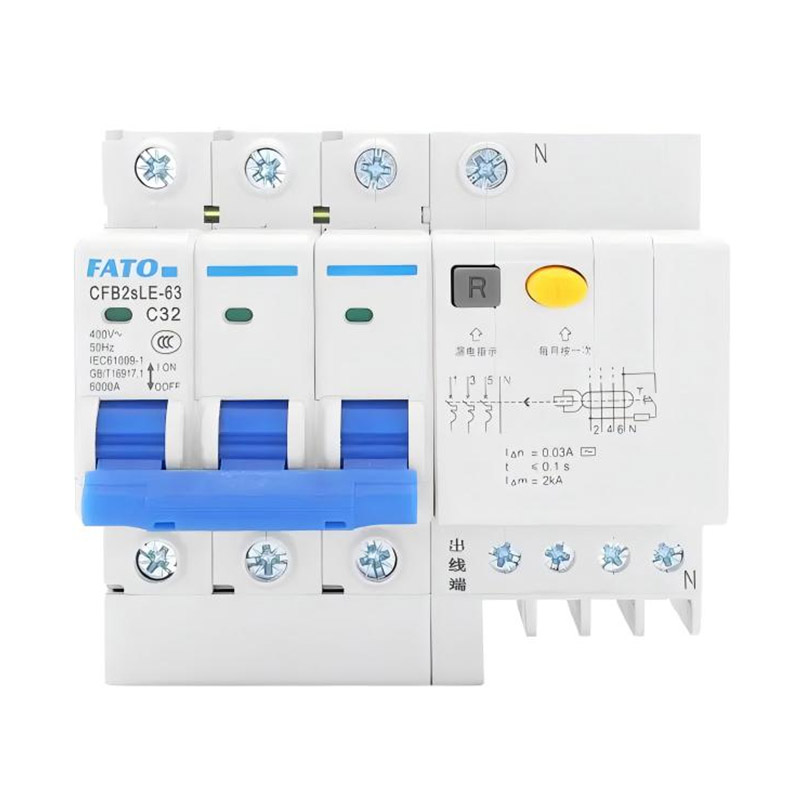

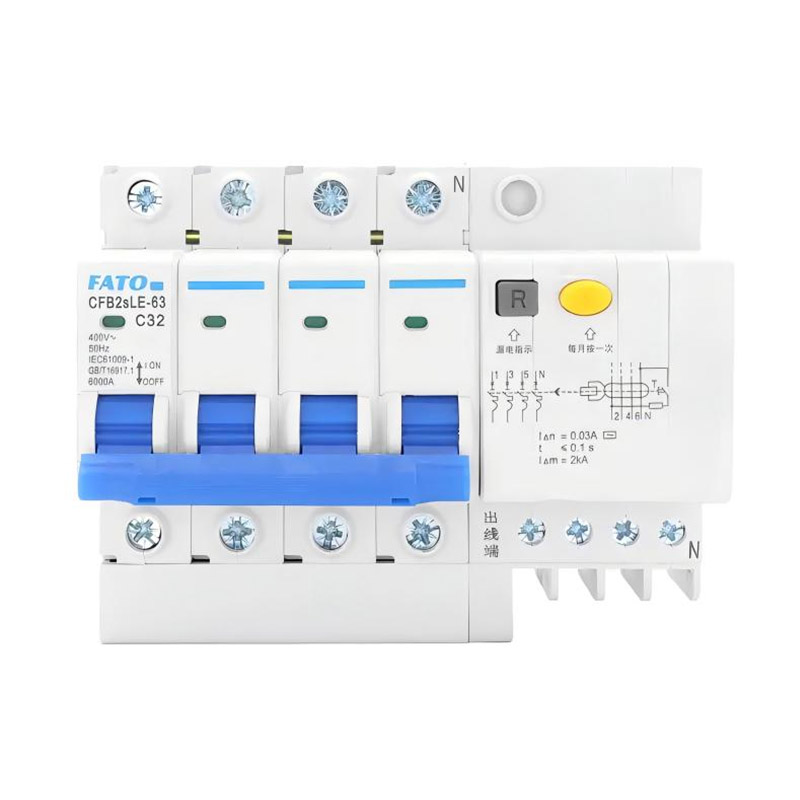

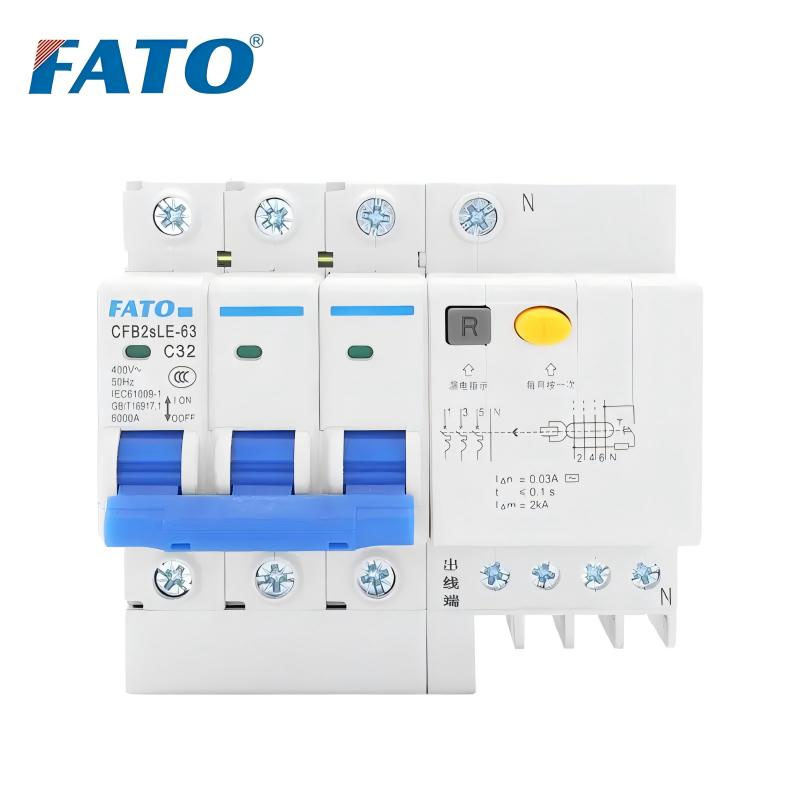

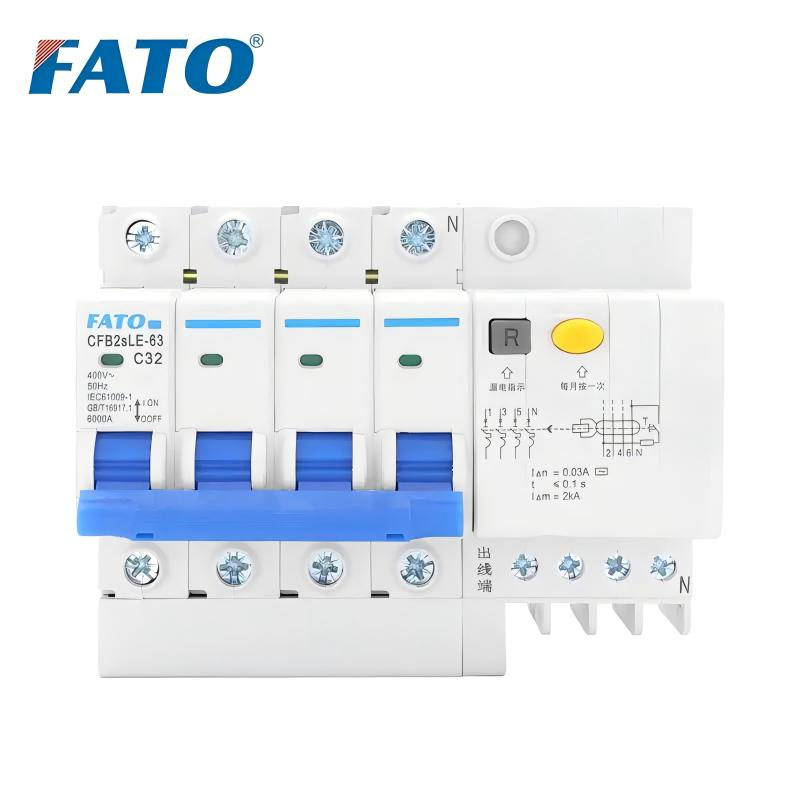

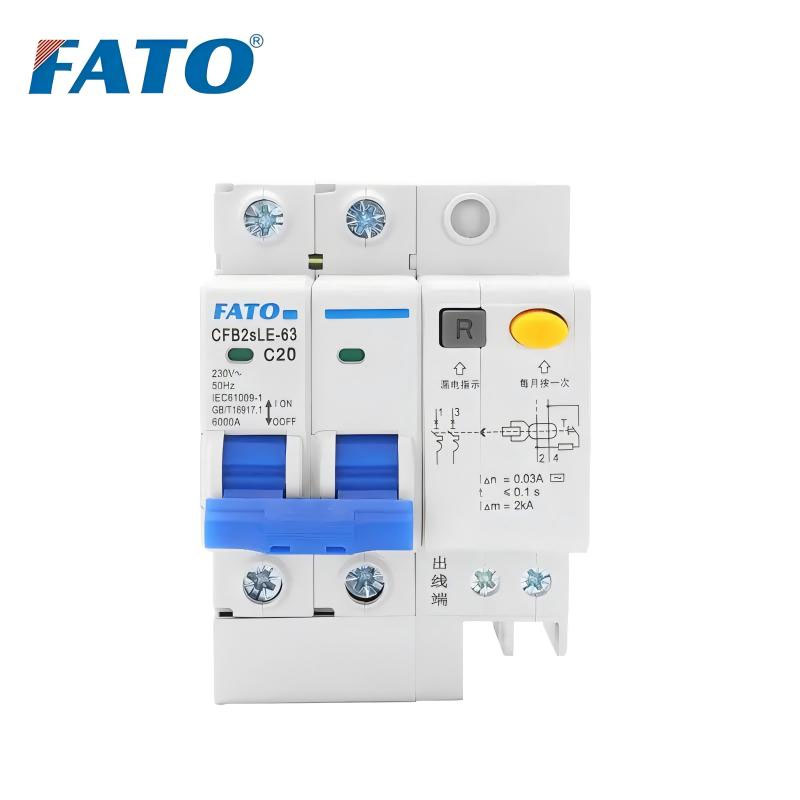

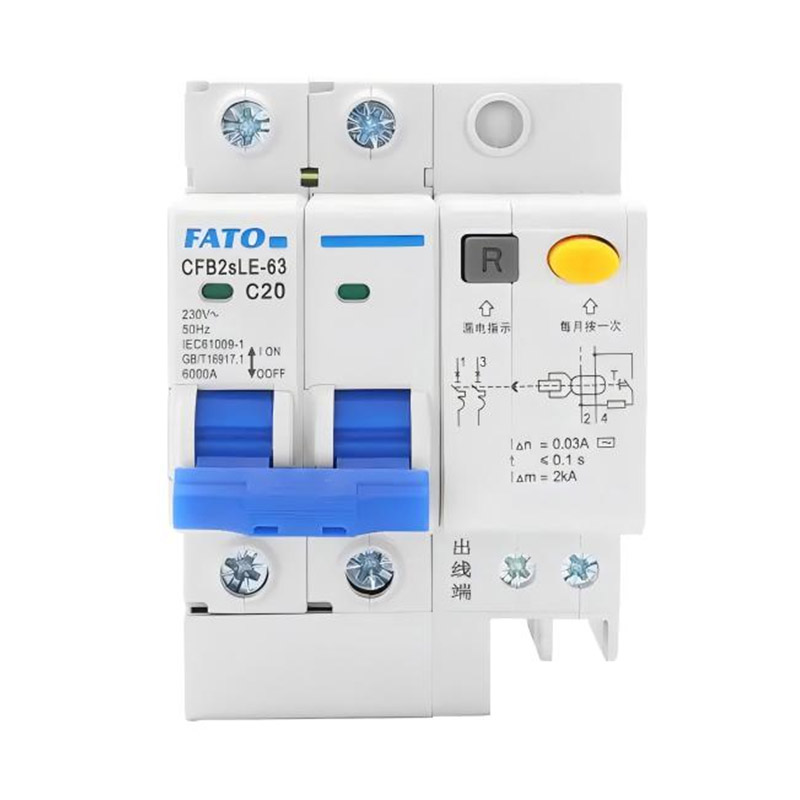

Produktshows
