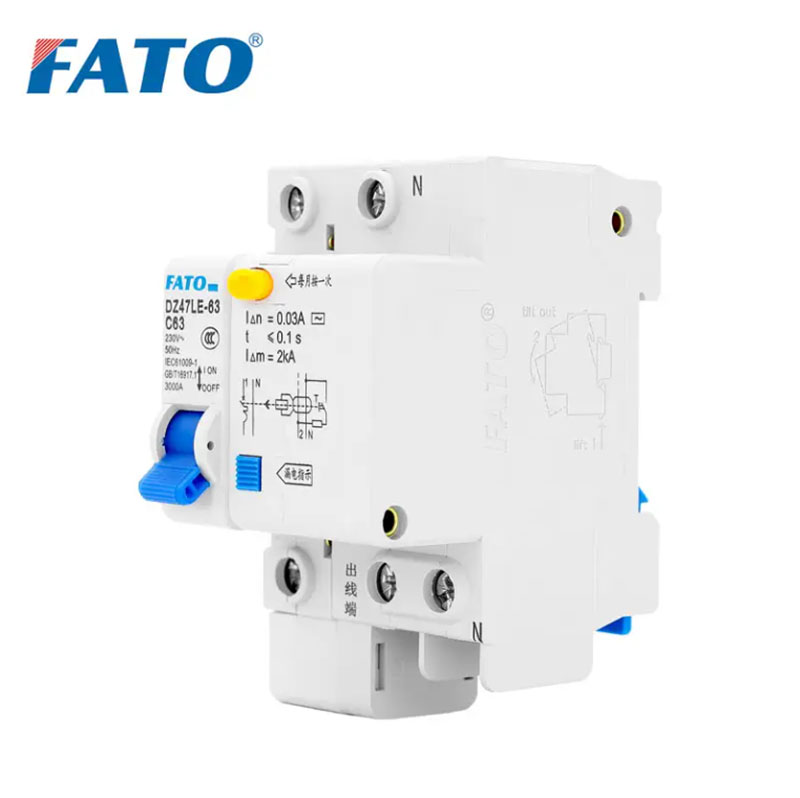

DZ47LE-63 RCCB Reststromleiterschalter
Dieser Leistungsschalter ist ein multifunktionales Gerät mit niedrigem Spannungsschutz für Verteilungssysteme mit AC 50Hz, Nennspannung unter 400 V und Nennstrom unter 63A. Es ist für industrielle, gewerbliche und zivile Machtnetzwerke geeignet.
Die Kernfunktionen integrieren Sicherheitsschutz, Geräteschutz und intelligente Überwachung, die die Zuverlässigkeit und die Betriebseffizienz des Verteilungssystems erheblich verbessern können.
Kernfunktionelle Highlights:
1. Sicherheitsschutz
1) Persönliche Sicherheitssicherung: Durch hochpräzise Reststromerkennungstechnologie (RCD) wird der indirekte Kontaktschutz ermöglicht, wodurch das Risiko eines Elektroschocks effektiv verringert wird.
2) Geräte- und Leitungsschutz: Integrierter Überlast- und Kurzschluss -Doppelschutzmechanismus, genauem Verringerungsstrom, vermeiden elektrische Brände und Geräteschäden.
2. Intelligente Überwachung und Frühwarnung
1) Leckage-Voralarmfunktion: Echtzeitüberwachung des Reststroms in der Schaltung. Wenn abnormale Leckagen (z. B. Abbau von Isolierungen) nachgewiesen werden, wird ein Alarmsignal durch einen passiven, normalerweise geöffneten Kontakt (Trockenkontakt) ausgegeben. Es kann mit SCADA, Brandschutzsystem oder Schall- und Lichtalarmgerät ohne externe Stromversorgung in Verbindung gebracht werden, um eine frühzeitige Warnung vor Fehlern zu erreichen und die Stromversorgungskontinuität zu gewährleisten.
2) Konfiguration des flexiblen Schwellenwerts: Unterstützt die benutzerdefinierte Einstellung von Leckage -Alarmwerten und passt sich an die Empfindlichkeitsanforderungen verschiedener Szenarien (z. B. 30 mA/100 mA einstellbar).
3.. Diversifizierte Kontrollfähigkeit
Leitung und Motorsteuerung: Geeignet für gelegentliche Schaltvorgänge von Verteilungsleitungen oder zeitweise Start-Stop-Steuerung kleiner Motoren, wobei die Anforderungen nicht frequenter Betriebsszenarien erfüllt werden.
Typische Anwendungsszenarien:
1) Wichtige Stromversorgungsbereiche: Orte mit hohen Anforderungen an die Stromkontinuität wie Rechenzentren und IT -Systeme im Krankenhaus haben Alarm -Nicht -Strip -Mechanismen, um versehentliche Stromausfälle zu vermeiden.
2) Ausrüstungsschutz: Front-End-Schutz für Geräte wie Frequenzwandler und Elektrokabinen im Freien, die für elektrische Leckagen oder Umwelteinflüsse anfällig sind.
3) Intelligenter Betrieb und Wartung: Durch die Verbindung mit dem Gebäudemanagementsystem (BMS) durch Berührungssignale können eine Fernüberwachung und vorbeugende Wartung erreicht werden.
Produktvorteile:
1) Hohe Zuverlässigkeit: Thermische magnetische Doppelausflugstruktur, Ausgleich überlastungsverzögerter Schutz und momentane Aktionseigenschaften mit kurzer Kreislauf.
2) Flexible Expansion: Ein optionales Kommunikationsmodul, das die Überwachung der Fernbedienung und die Fehlerdiagnose unterstützt.
3) Einfache Installation: Standardisiertes modulares Design, kompatibel mit der Mainstream -Schieneninstallation, geeignet für Kompaktverteilungsboxen.
Zusammenfassung: Dieser Leistungsschalter ist mit dem Konzept der "Warnung zuerst, sicherheitsorientiert" konzipiert, die die Sicherheit von Personal und Ausrüstung gewährleistet und gleichzeitig die Stabilität des Systembetriebs maximiert. Es ist das bevorzugte Schutzgerät für moderne intelligente Verteilungssysteme.
Anfrage absenden
Produktbeschreibung

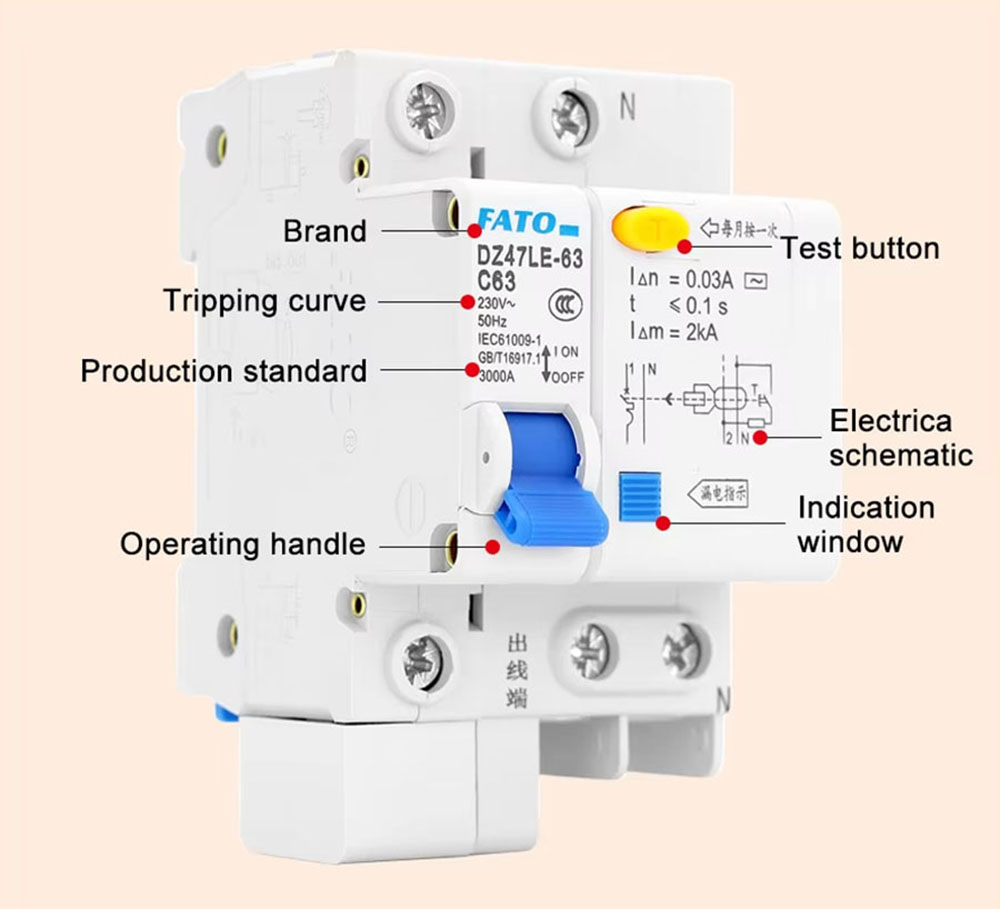

Produktfunktionsanweisung
Anwendungsbereich
♦ Geeignet für Distributionsnetzkreise mit AC 50Hz, bewertete Arbeitsspannung von 400 V und darunter und bewerteten Strom von 63a und darunter;
♦ Bereitstellung indirekter Kontaktschutz für Einzelpersonen;
♦ Bieten Sie Leckageschutz für Geräte;
♦ Überlastung und Kurzschlussschutz für Linien und Stromausrüstung;
♦ Unter normalen Umständen kann es zum seltenen Umschalten von Schaltkreisen und seltenen Motoren verwendet werden.
♦ Dieser Leistungsschalter kann den Reststromwert überwachen und passiv ausgegeben, normalerweise geöffnete Kontakte für Alarm, ohne zu stolpern.
♦ Dieser Leistungsschalter verfügt über einen ausgewählten Leckagealarm ohne Auslösen.
1. Wenn die Leckage -Schutzfunktion eingeschaltet ist, leuchtet das Leckalarmlicht nicht an. Wenn der Leckstrom in der Schaltung den Betriebswert erreicht, stolpert das Produkt innerhalb der angegebenen Zeit.
2. Wenn die Leckageschutzfunktion ausgeschaltet ist: Wenn der Leckstrom in der Schaltung erzeugt wird, ist das Leckalarmlicht immer eingeschaltet, das Produkt stolpert jedoch nicht. Zu diesem Zeitpunkt sollte die Schaltung rechtzeitig aufrechterhalten werden.
♦ Konform mit Standards:
Internationale Standards: IEC61009-1;
Nationaler Standard: GB/T16917.1;
♦ In Übereinstimmung mit den technischen Spezifikationen für das Gebot des Zustandsnetzes Xizang Electric Power Co., Ltd. muss der kleine Leckageschalter die Funktion des Austritts aufweisen.
Arbeitszustand
◇ Höhe: ≤2000m;
◇ Umgebungstemperatur: -5 ℃ ~+40 ℃, ein Durchschnittswert von über 24 Stunden beträgt+35 ℃;
◇ Umweltfeuchtigkeit: Bei einer maximalen Umgebungstemperatur von+40 ℃ maximal 50%, wobei bei niedrigeren Temperaturen eine höhere relative Luftfeuchtigkeit möglich ist, z.
◇ Installationsbedingungen: Das externe Magnetfeld der Installationsstelle sollte das geomagnetische Feld in irgendeiner Richtung nicht überschreiten. Die verbleibenden Stromschalter für Stromversorgungsschalter sollten im Allgemeinen vertikal installiert werden, wobei der Griff nach oben ist, um eine Verbindung zur Stromversorgung herzustellen. Es sollte keine signifikanten Auswirkungen oder Vibrationen auf der Installationsstelle geben.
◇ Installationskategorie: II;
◇ Installationstyp: TH35-7.5 Standard-Guide-Schienenschieneinstallation wird angewendet;
◇ Verschmutzungsniveau: 2;
◇ Verkabelungsmethode: Verwenden Sie Schrauben, um die Verkabelung festzuziehen.

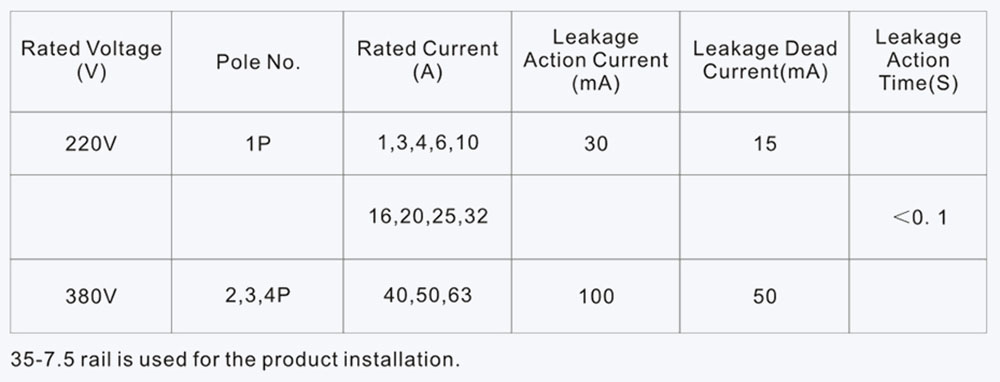

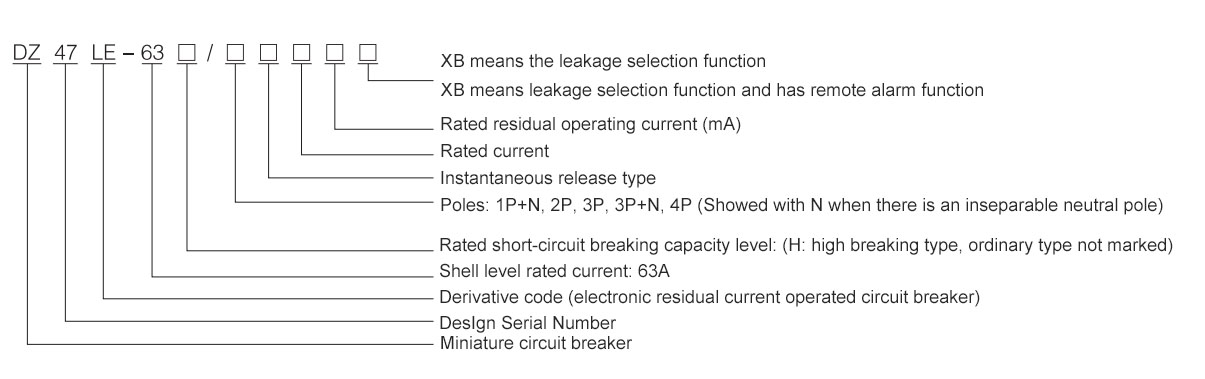

Spezifikationen und Parameter
♦ Polenzahl: 1p+n, 2p, 3p, 3p+n, 4p;
♦ Bewertet in (a): 6,10,16,20,25,32,40,50,63;
♦ Bewertungsspannung UE: 230 V, 400 V;
♦ Bewertungsdämmspannung UI: 500 V;
♦ Bewertungskapazität ICU (KA): 4 (6a ~ 40a, Typ C), 3 (50a, 63a, Typ C), 4,5 (6a ~ 63a, Typ D);
♦ H-Typ: 6 (6a ~ 63a, c Typ, d Typ);
♦ bewertete Restverbindung und Trennungskapazität L △ M: 2000a;
♦ Bewertungsreste Betriebsstrom L △ n (MA): 30;
♦ Bewertungsreste Nicht -Betriebsstrom l △ nein (MA): 15.25.50150;
♦ Mechanische Lebensdauer: 2000 Zyklen;
♦ Elektrische Lebensdauer: 2000 Zyklen;
♦ Betriebsfrequenz: 120 -mal pro Stunde;
♦ Elektrisches Zubehör: von, SD;
♦ Schutzstufe: IP20;
♦ Installationsmethode: eingebettete Führungsschiene;
♦ Verkabelungsmethode: Verkabelungsklemmen mit Klemmen;
♦ Verkabelungsfähigkeit: Lassen Sie Drähte unter 16 mm angeschlossen werden;
♦ Drehmoment an Ziehen: 2n • m.

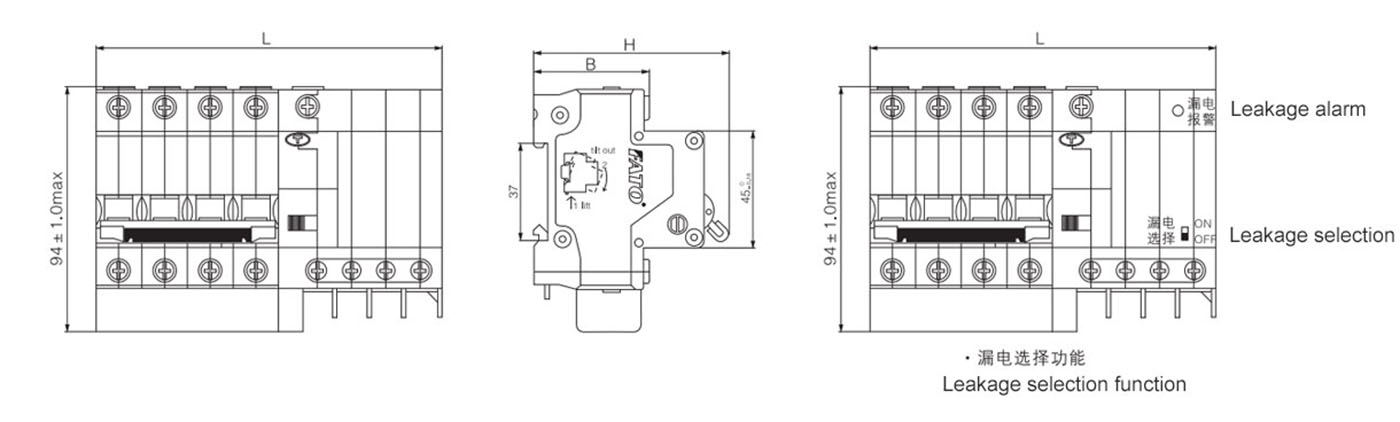

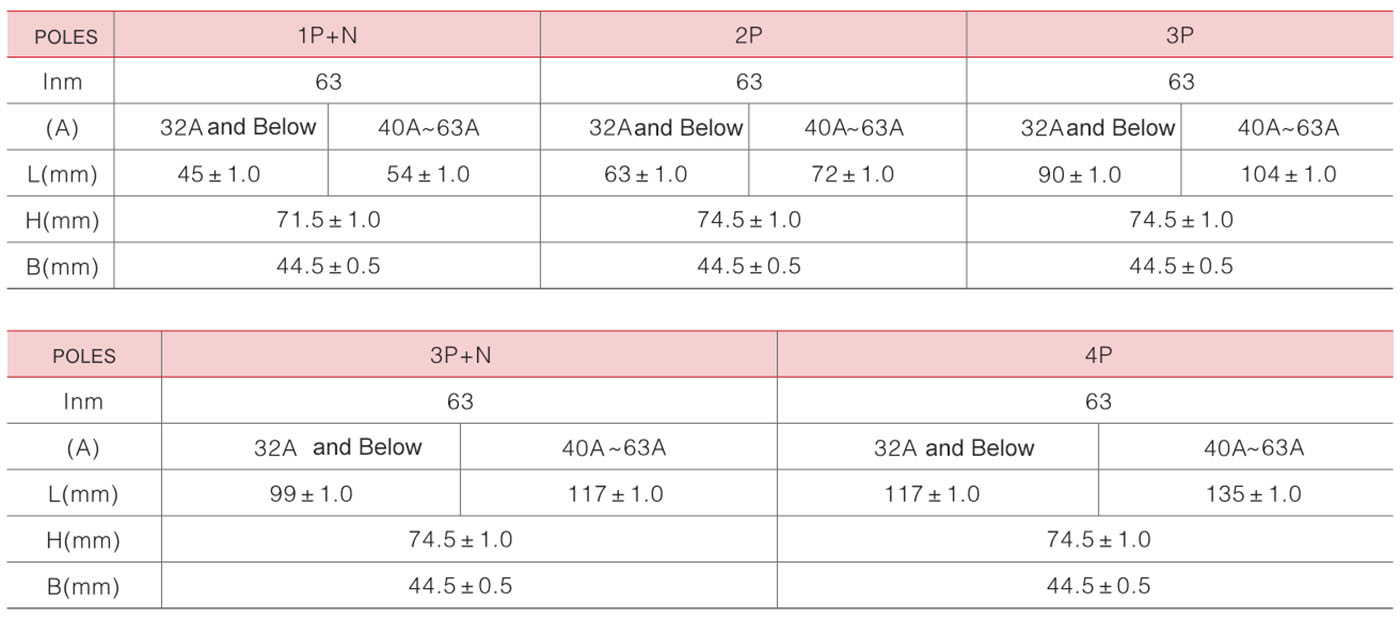

Aussehen und Abmessungen

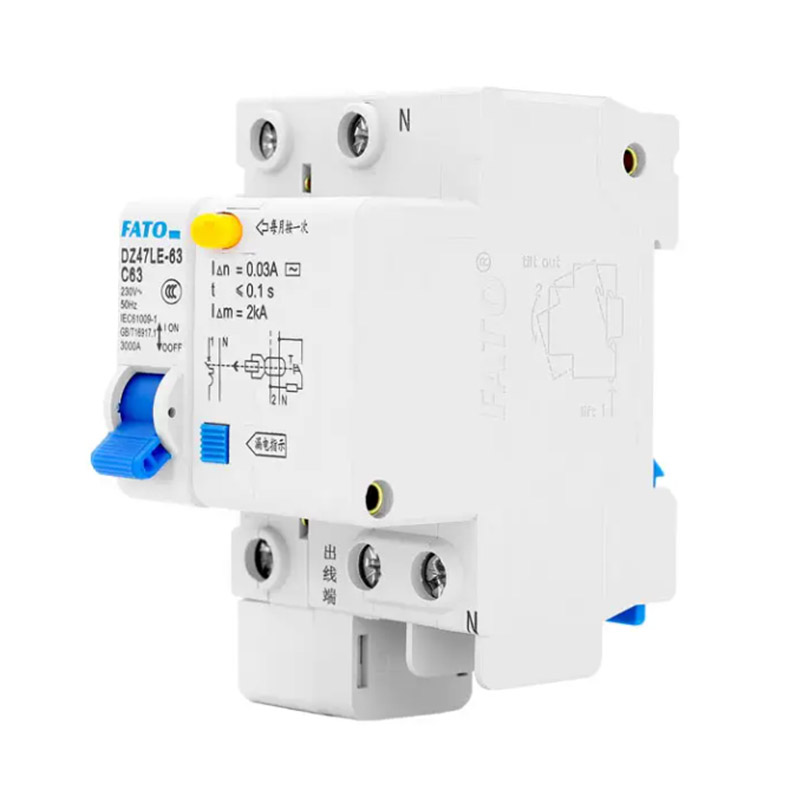

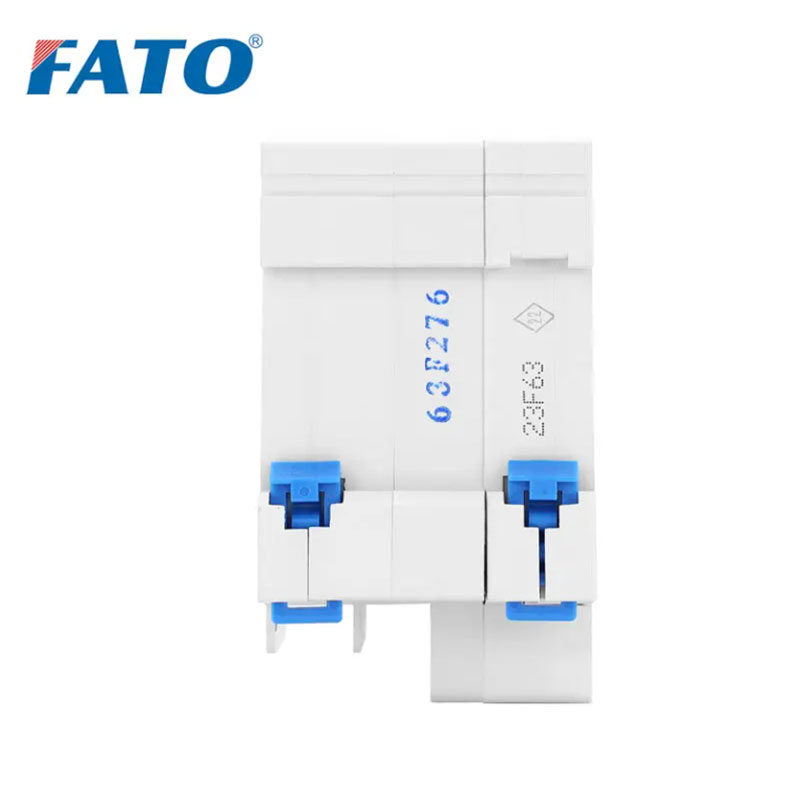

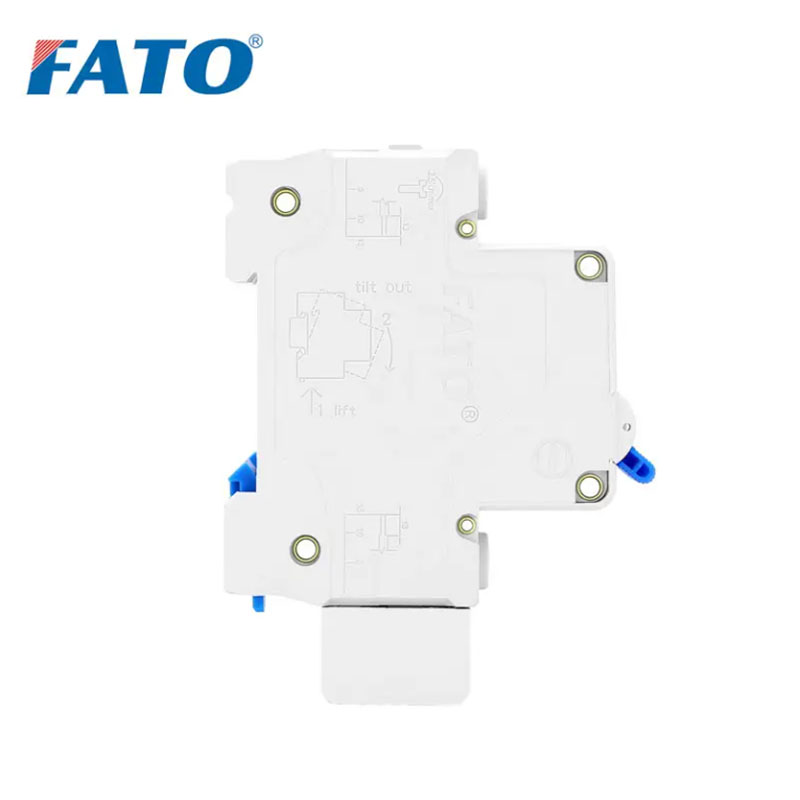

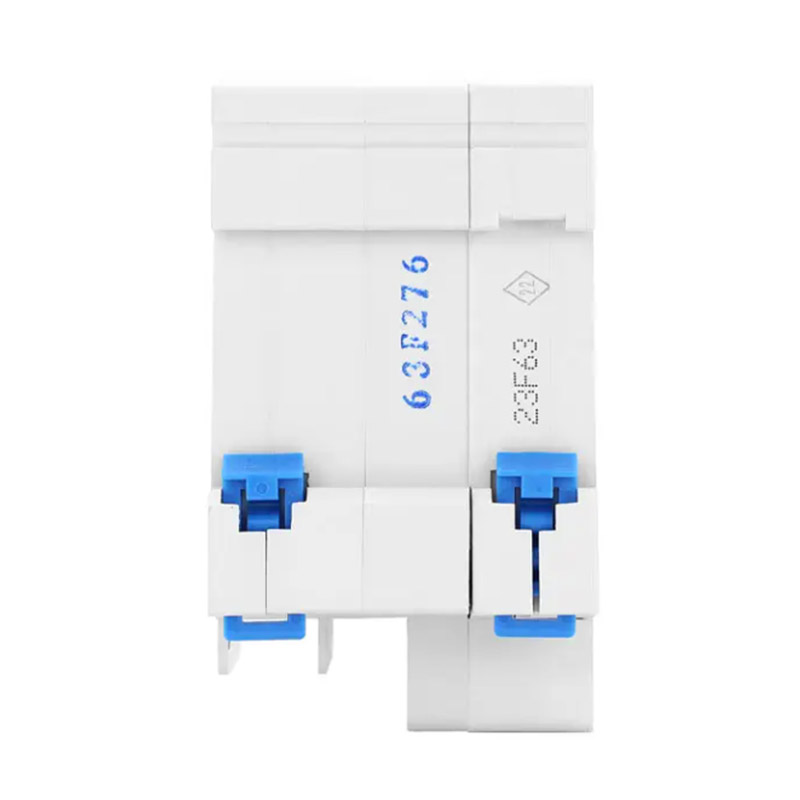

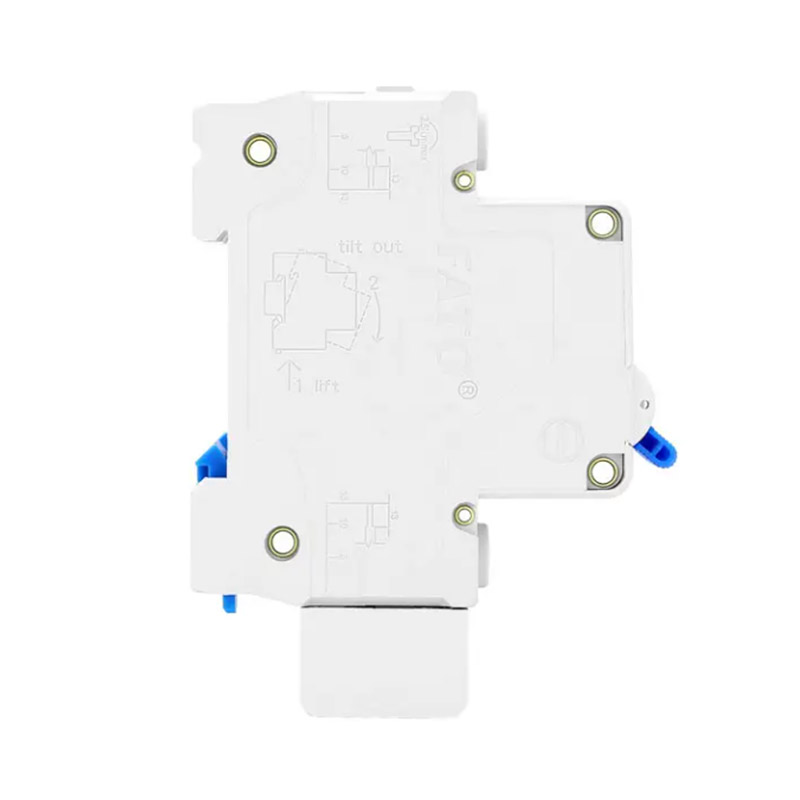

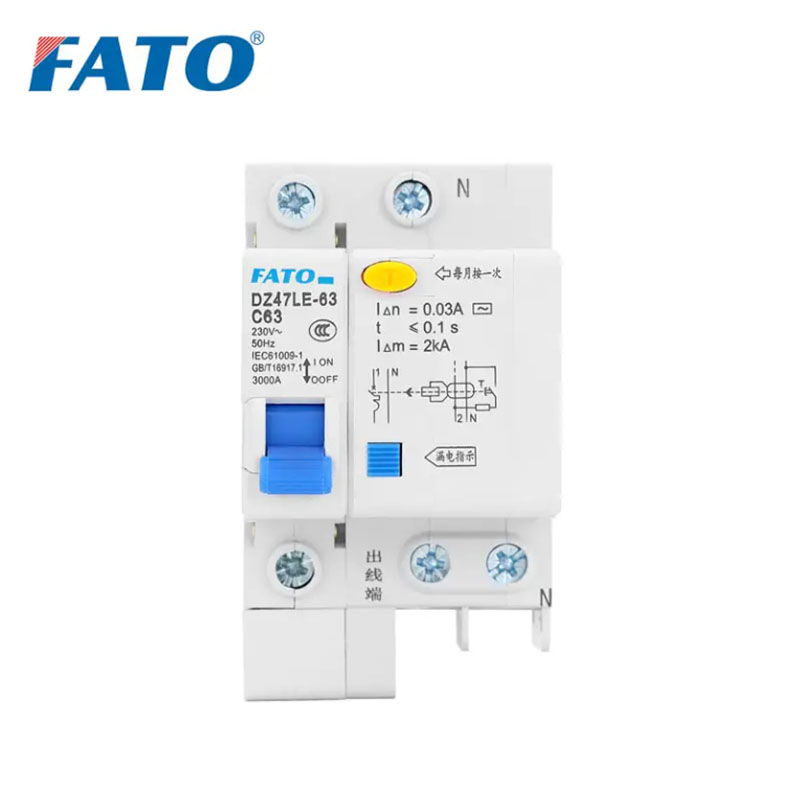

Produktshows
