CFB2S-63 MCB DIN RAIL AC Miniatur Circuit Breaker

Produktdetails zeigen

Anwendungsbereich

Der CFB2S-63-Miniatur-Leistungsschalter ist für Überlast- und Kurzschlussschutz von Beleuchtungsverteilungssystemen oder Eichhörnchen-Käfigmotor-Verteilungssystemen mit AC 50Hz, Nennspannung von 400 V und darunter geeignet. Es kann auch zur seltenen Betriebsumwandlung von Linien unter normalen Bedingungen verwendet werden. Dieser Leistungsschalter eignet sich für industrielle, gewerbliche, Hochhäuser und Wohngebiete. Das Produkt erfüllt die folgenden Standards: IEC60898-1 、 GB10963.1.

Struktureigenschaften

Struktur: Der Leistungsschalter besteht hauptsächlich aus einer Isolationshülle, einem Betriebsmechanismus, einer Verzögerung, einer sofortigen Freisetzung, Kontakten und einem Lichtbogenlöschsystem; der Betriebsmechanismus ist eine Freisetzungstruktur. Während des normalen oder abnormalen Betriebs können die Kontakte nur in der geschlossenen oder offenen Position bleiben. Die sich bewegenden Kontakte des Multi-Pole-Leistungsschalters sind mechanisch verknüpft, und jeder Pol ist im Grunde genommen geschlossen oder gleichzeitig geöffnet.

Arbeitsprinzip: Wenn ein Überlastungsfehler in der Schaltung auftritt, bewirkt der Überlaststrom, dass der bimetallische Streifen sich verbeugt, wodurch die Schleuderschnalle abgelöst wird, um den Kontakt mechanisch zu trennen, um den Stromkreis schnell zu trennen und abzuschneiden. Wenn ein Kurzschlussfehler in der Schaltung auftritt, erfolgt ein Kurzschlussfehler. Der Schaltkreis erreicht den Schaltkreis, und das Schaltkreislauf. Der Schaltkreis liefert den Schuss. Reise und so die Funktion des Abschneidens des Stromkreises;

Der Leistungsschalter hat eine Strombegrenzungsfunktion. Wenn ein Kurzschluss auftritt, führt der Eisenkern dazu, dass der obere Pol die Kontakte auseinander zieht und auch die Schleuderschnalle öffnet. Der Bogenwiderstand reduziert den Kurzschlussstrom und spielt eine aktuell einschränkende Rolle. Der Mechanismus arbeitet gleichzeitig, um die Kontakte in der getrennten Position zu halten. Der Bogen wird durch die umfassende Wirkung des Bogenlöschsystems schnell gelöscht.

Arbeitszustand

◇ Die Obergrenze der umgebenden Lufttemperatur darf+40 ℃ nicht überschreiten, die untere Grenze darf nicht niedriger als -5 ℃ sein, und der 24 -Stunden -Durchschnittswert darf+35 ℃ nicht überschreiten;

◇ Höhe: Die Höhe der Installationsstelle darf 2000 m nicht überschreiten;

◇ Atmosphärische Bedingungen: Bei+40 ℃ liegt die relative Temperatur der Luft nicht über 50%,

und höhere relative Luftfeuchtigkeit ist bei niedrigeren Temperaturen zulässig;

◇ Die durchschnittliche Mindesttemperatur des nordesten Monats darf+25 ℃ nicht überschreiten, und die Die durchschnittliche maximale relative Luftfeuchtigkeit dieses Monats darf 90%nicht überschreiten und in die Einstellung Kontokondensation auf der Oberfläche des Produkts, das durch Temperaturänderungen verursacht wird;

◇ Verschmutzungsstufe: Stufe 2;

◇ Installationskategorie: Klasse III;

◇ Installationstyp: Die Installationsschiene vom Typ TH35-7.5 wird zur Installation verwendet.

◇ Installationsbedingungen: Der Neigungswinkel zwischen der Installationsoberfläche und der vertikalen Die Oberfläche darf 5 ° nicht überschreiten.

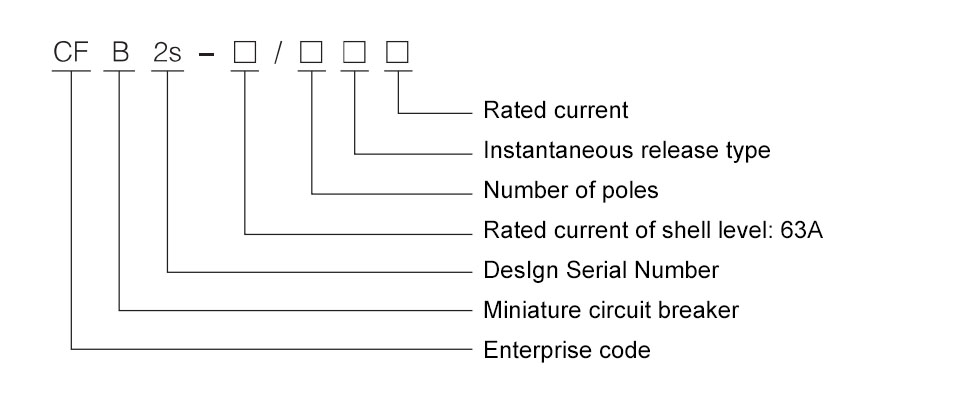

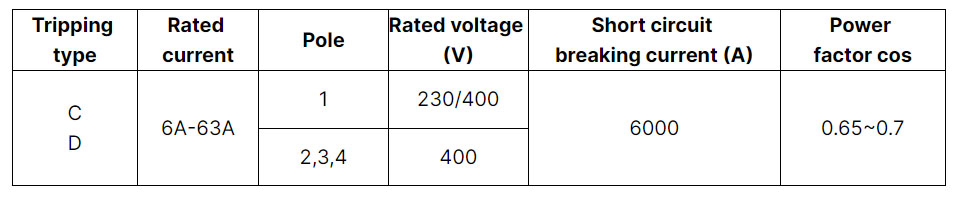

Spezifikationen und Parameter

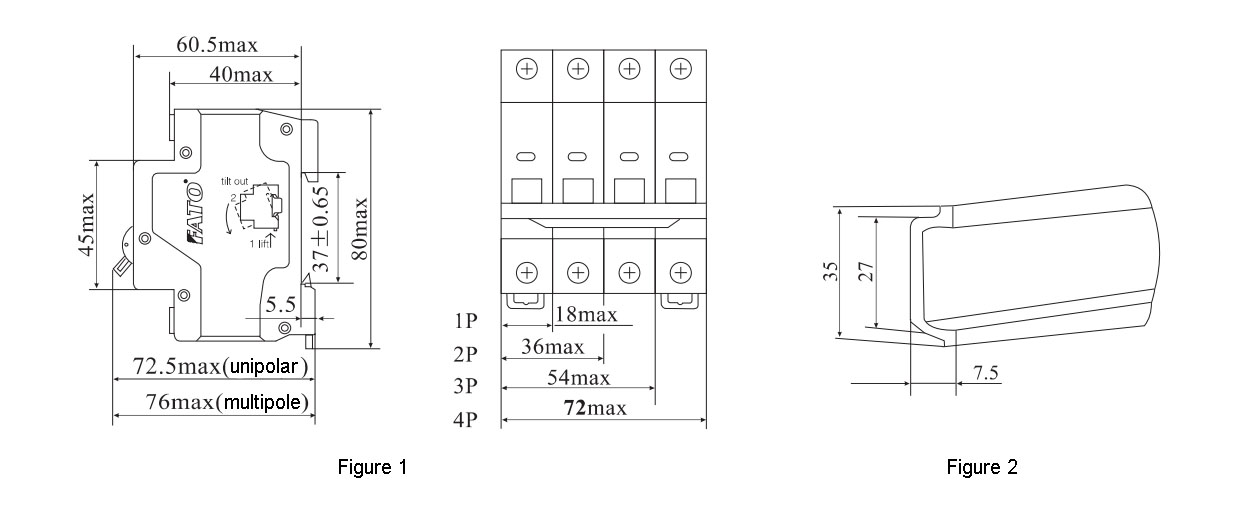

Aussehen und Abmessungen

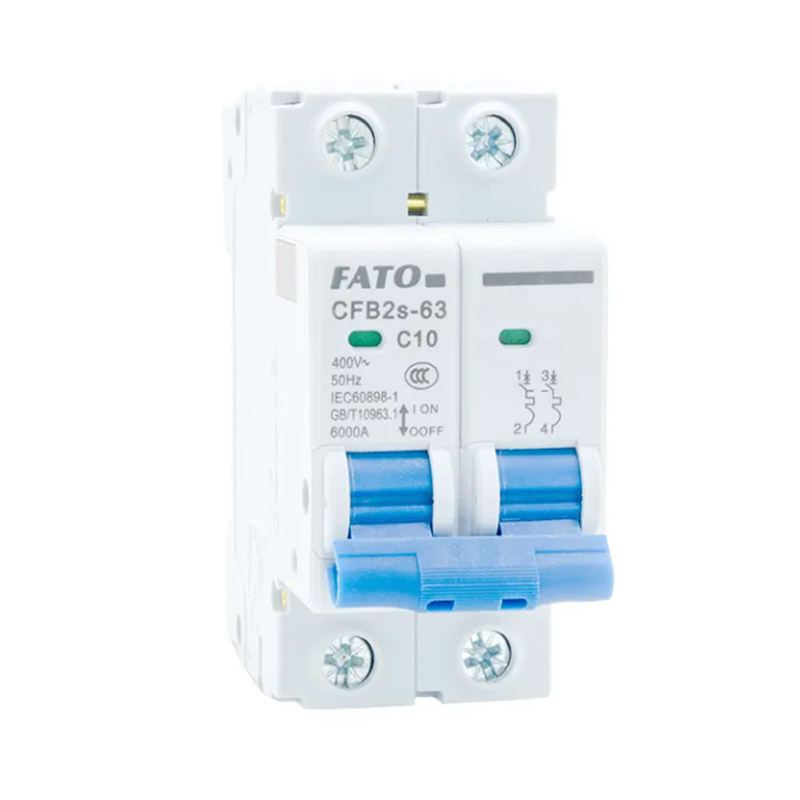

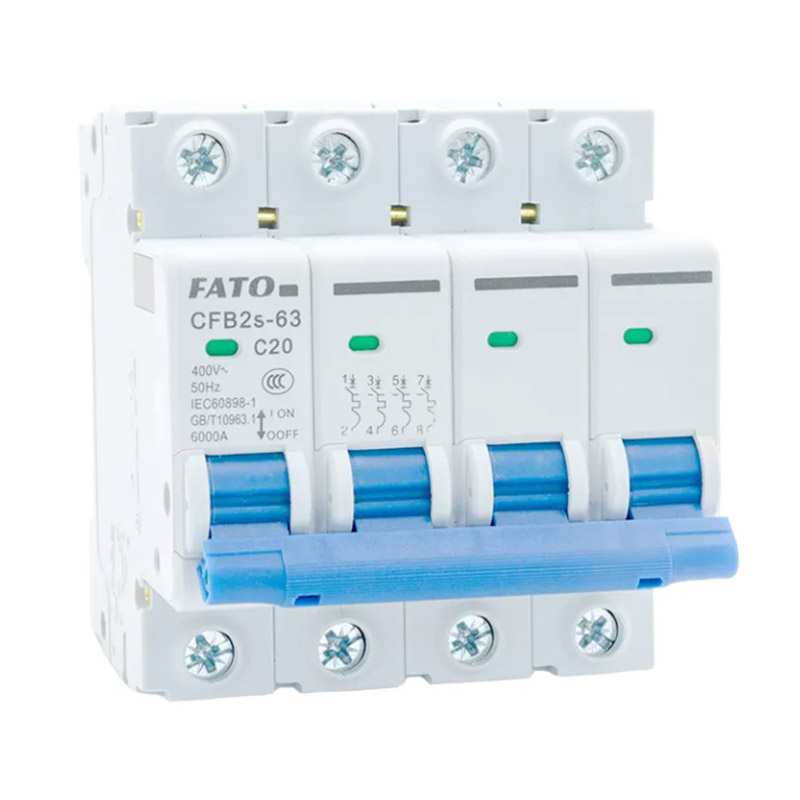

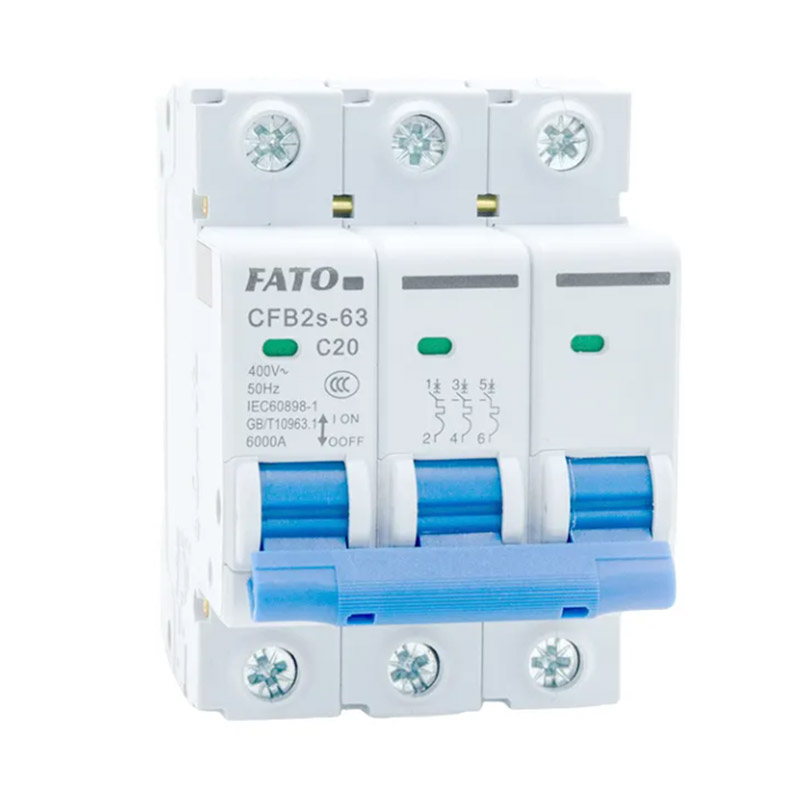

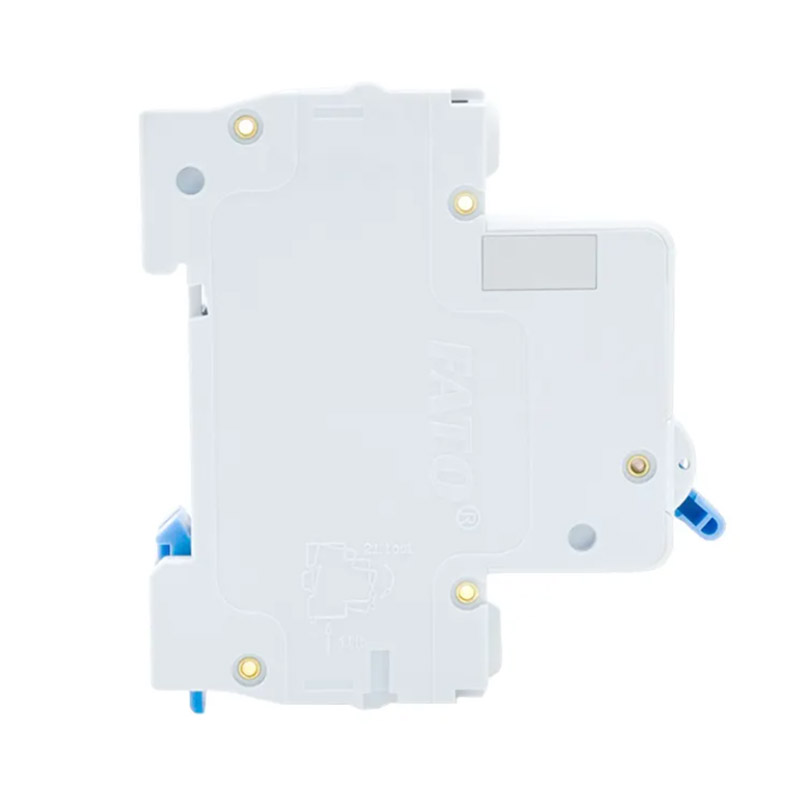

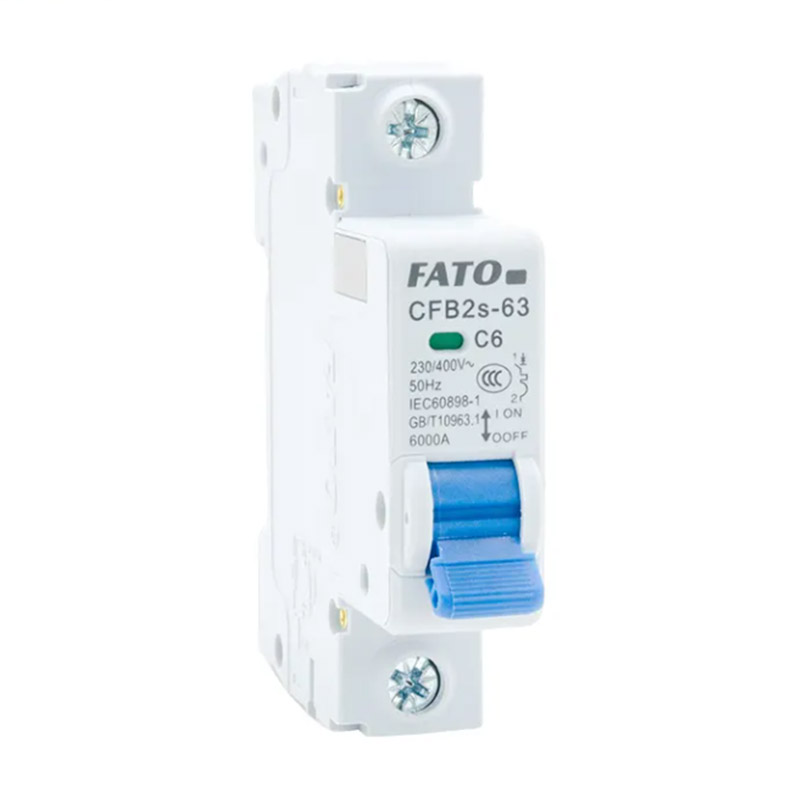

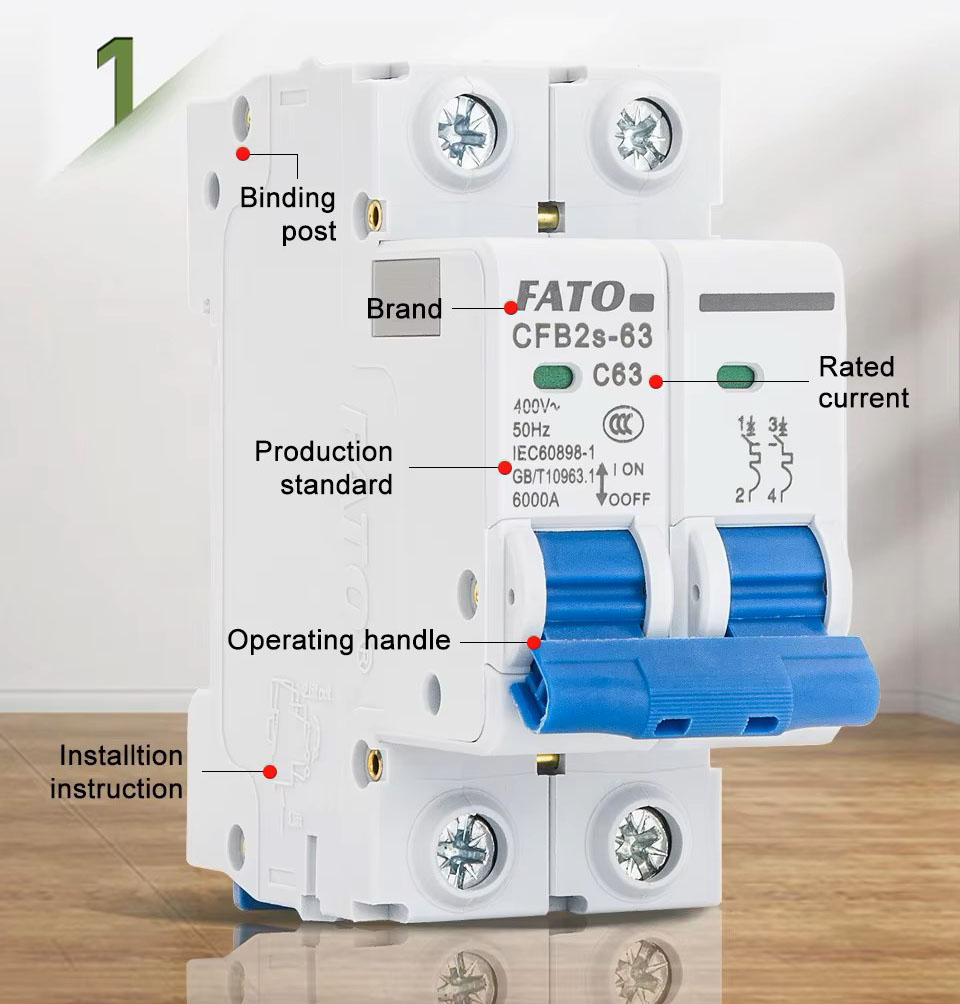

Produktshows
