DZ47-63 MCB Miniatur-Leistungsschalter

Produktdetails zeigen

Anwendungsbereich

Der neue Miniatur -Leistungsschalter der DZ47 -Serie eignet sich zum Überlast- und Kurzschlussschutz von Linien, Beleuchtung und Stromausrüstung in Schaltkreisen mit AC 50 Hz, einer Nennspannung von 230/400 V und einem Nennstrom von bis zu 100A und unter. Es kann auch zum seltenen Umschalten von Linien und Geräten unter normalen Bedingungen verwendet werden.

Das Produkt entspricht den Standards der IEC60898-1 und GB/T 0963.1.

Struktureigenschaften

Die Miniatur -Leistungsschalter in diesem Satz bestehen aus Kunststoffgehäusen, Überstromschutz, Betriebsmechanismus, Kontakten und Lichtbogenlöschsystem. Das Gehäuse besteht aus strapazierfähigem und flammenarztem Kunststoffmaterial. Der Multi-Pole-Leistungsschalter wird durch Kombinieren mehrerer einzelner Pole erzeugt, wobei der Schutz und der Griff durch Stäbe und Abdeckungen angeschlossen sind, um die Gleichmäßigkeit des Betriebs jedes Pols aufrechtzuerhalten.

Arbeitszustand

◇ Die Obergrenze der umgebenden Lufttemperatur darf+40 ℃ nicht überschreiten, die untere Grenze darf nicht niedriger als -5 ℃ betragen, und der 24 -Stunden -Durchschnittswert darf+35 ℃ nicht überschreiten;

◇ Höhe: Die Höhe der Installationsstelle darf 2000 m nicht überschreiten;

◇ Atmosphärische Bedingungen: Bei+40 ℃ überschreitet die relative Temperatur der Luft 50%nicht und eine höhere relative Luftfeuchtigkeit ist bei niedrigeren Temperaturen zulässig.

◇ Die durchschnittliche Mindesttemperatur des nordesten Monats darf+25 ℃ nicht überschreiten, und die durchschnittliche maximale relative Luftfeuchtigkeit dieses Monats darf 90%nicht überschreiten, wobei die Kondensation auf der Oberfläche des Produkts durch Temperaturänderungen berücksichtigt wird.

◇ Verschmutzungsstufe: Stufe 2;

◇ Installationskategorie: Klasse III;

◇ Installationstyp: Die Installationsschiene vom Typ TH35-7.5 wird zur Installation verwendet.

◇ Installationsbedingungen: Der Neigungswinkel zwischen der Installationsoberfläche und der vertikalen Oberfläche darf 5 ° nicht überschreiten.

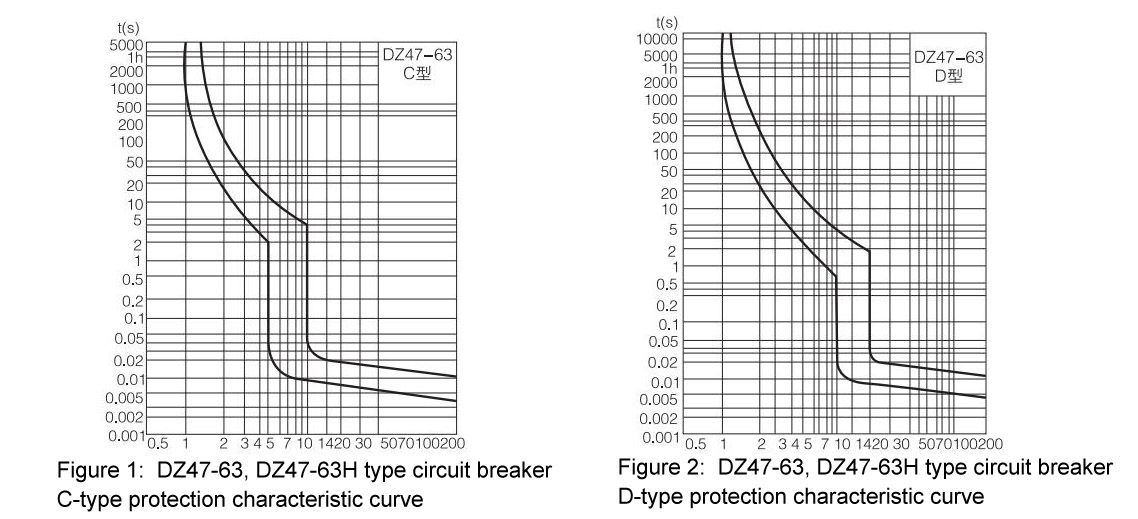

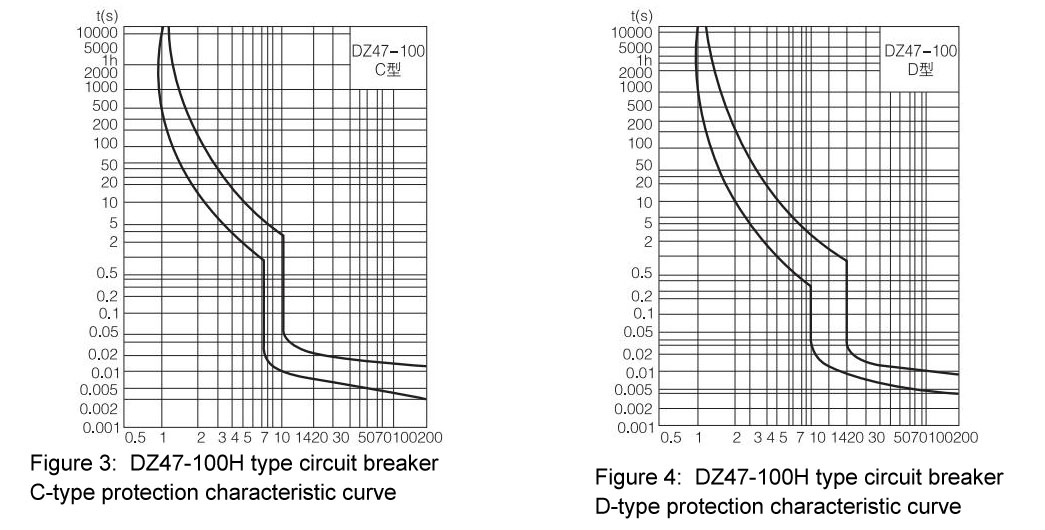

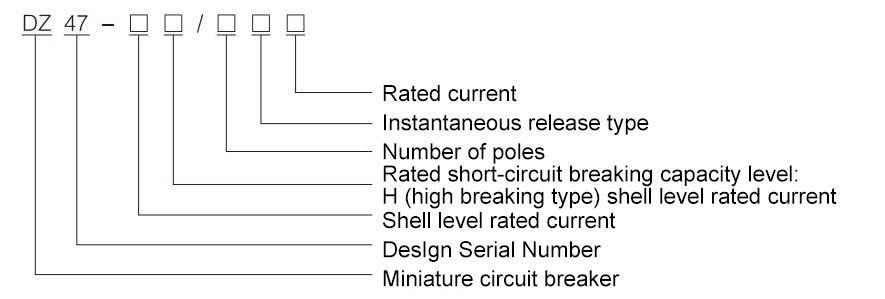

Spezifikationen und Parameter

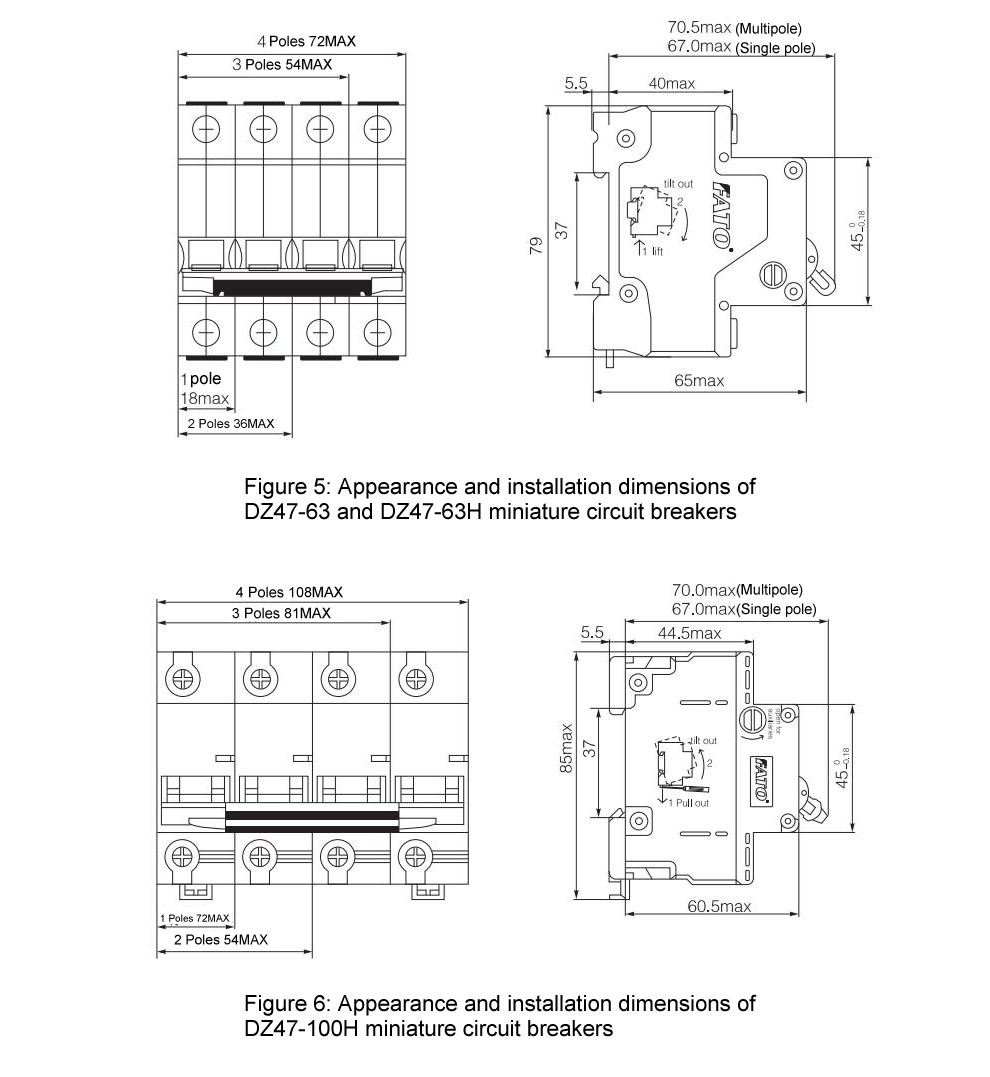

Aussehen und Abmessungen

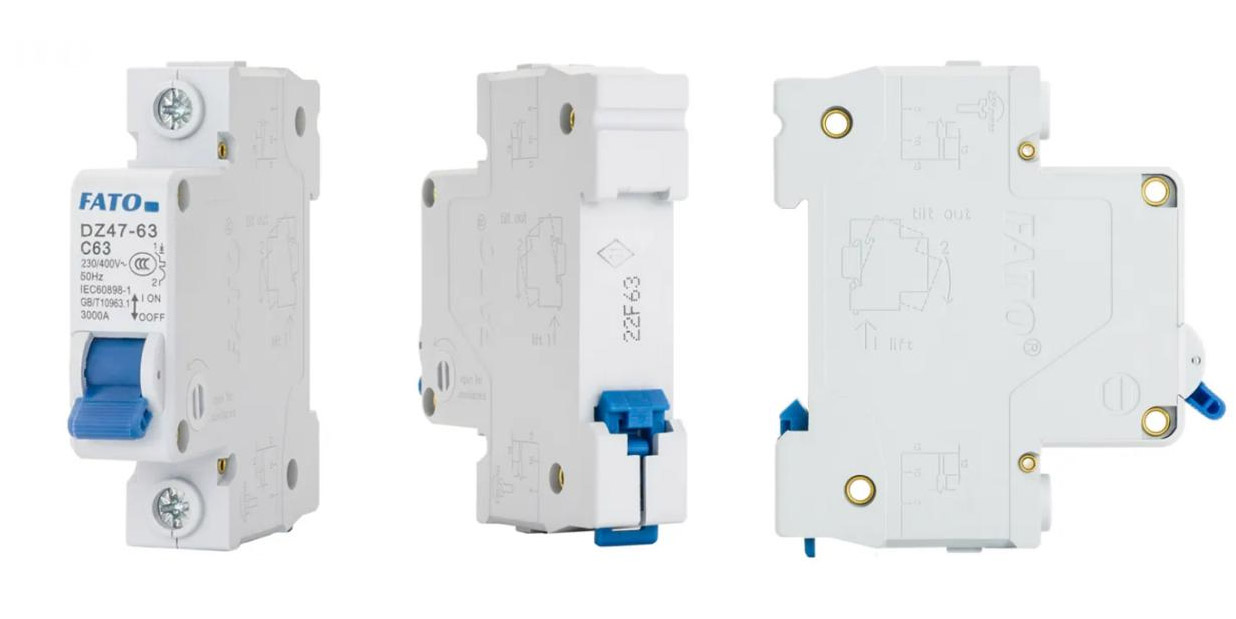

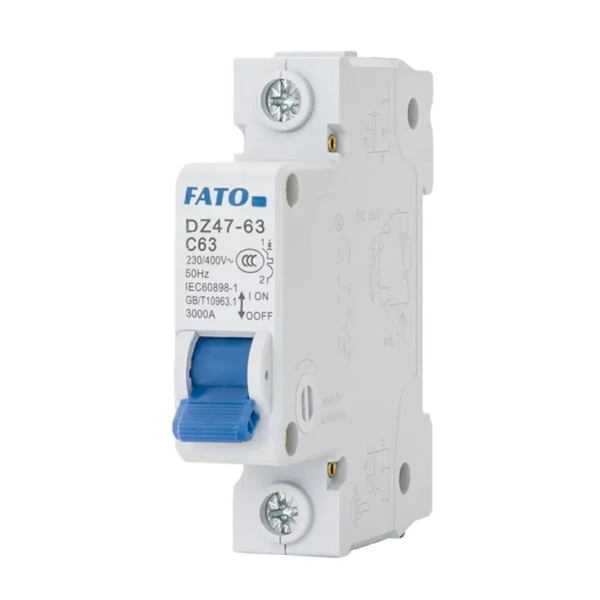

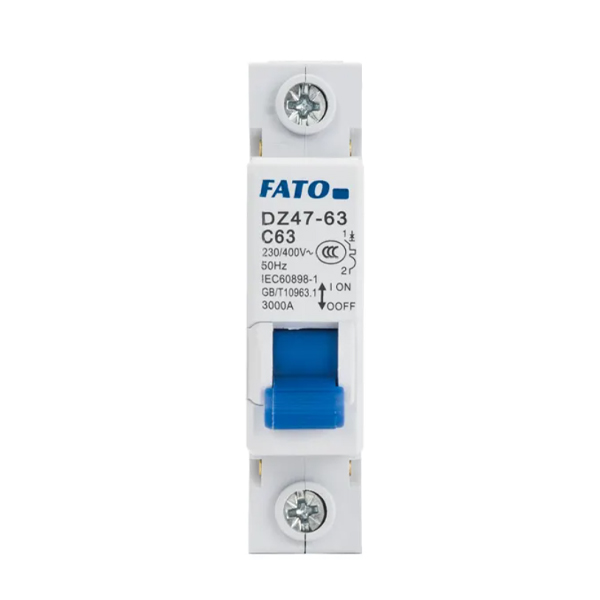

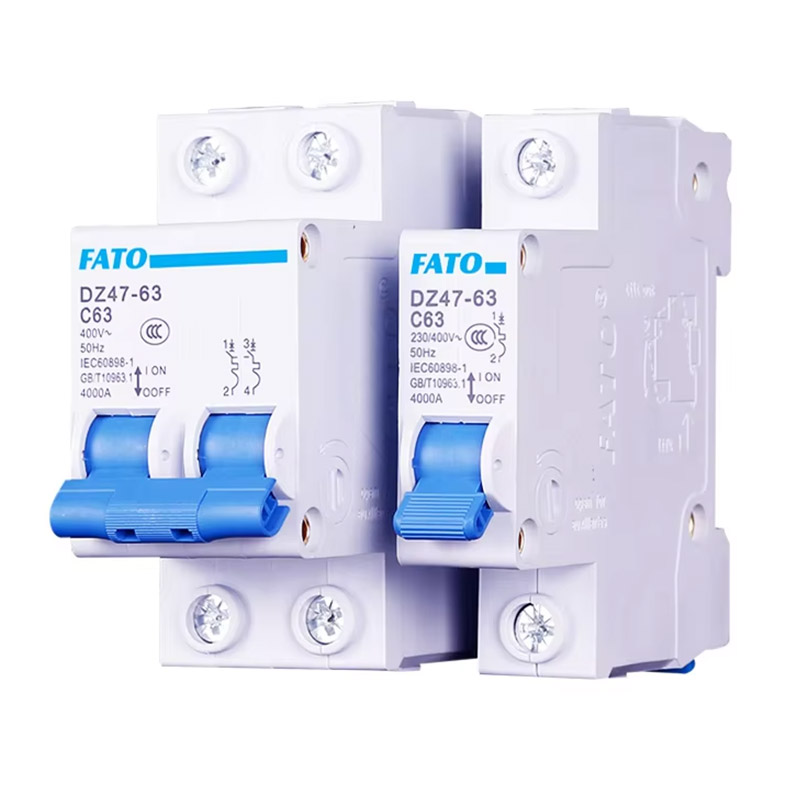

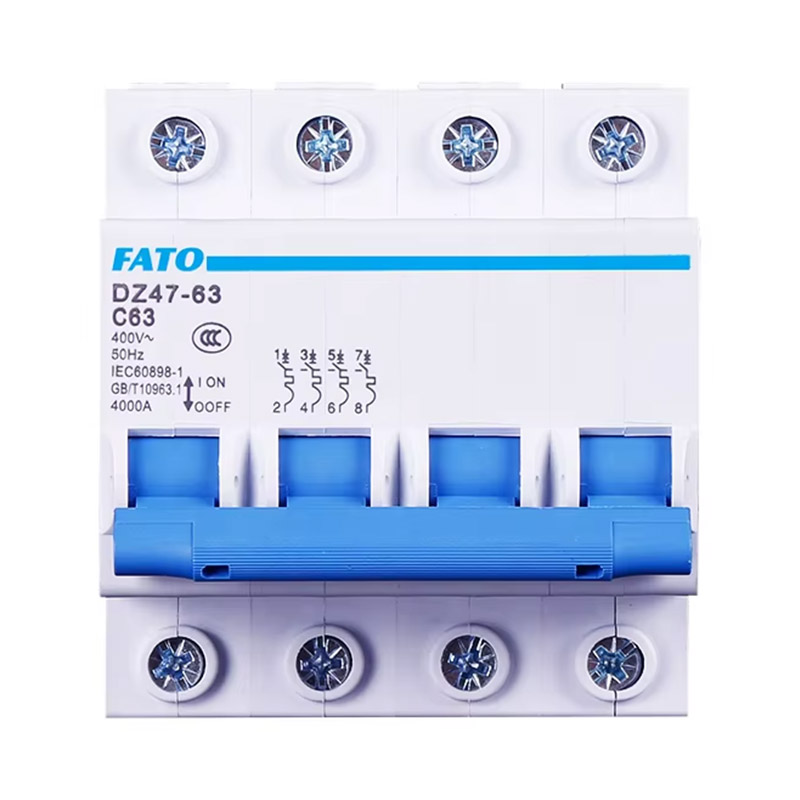

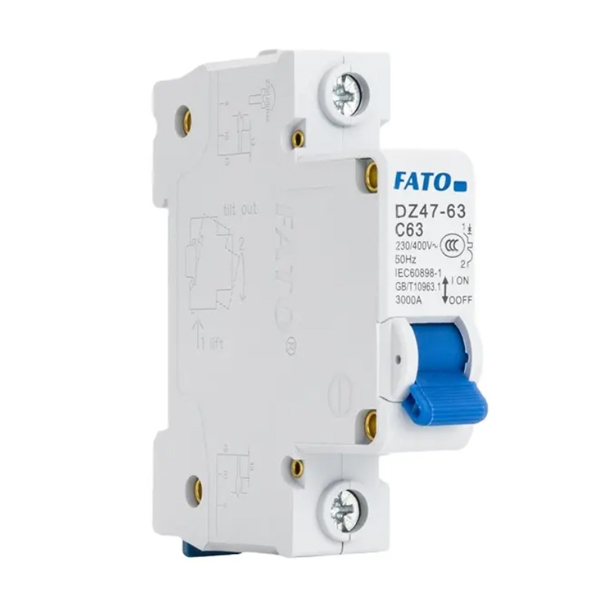

Produktshows
