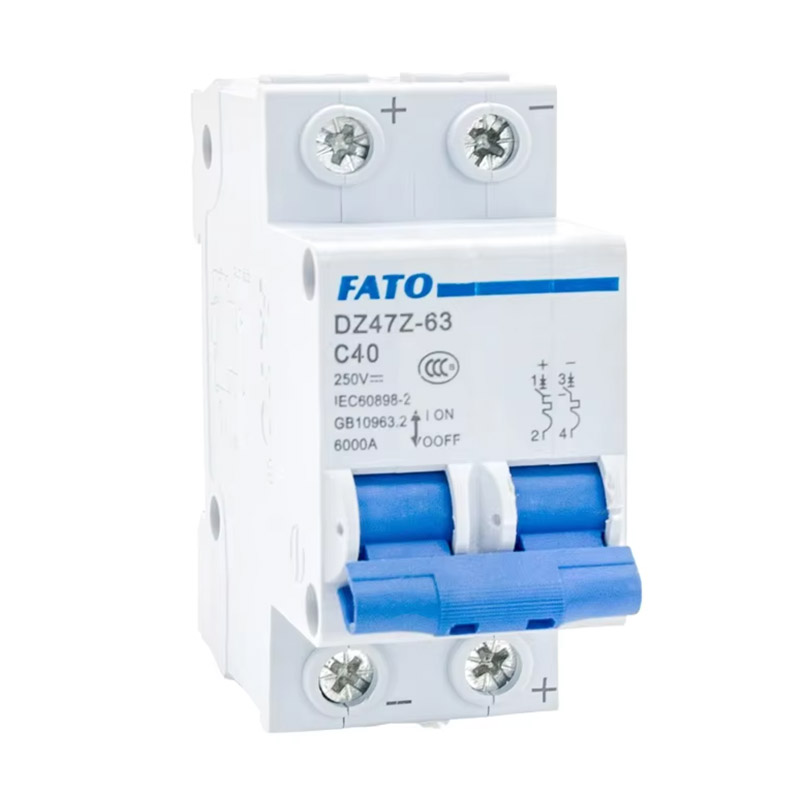

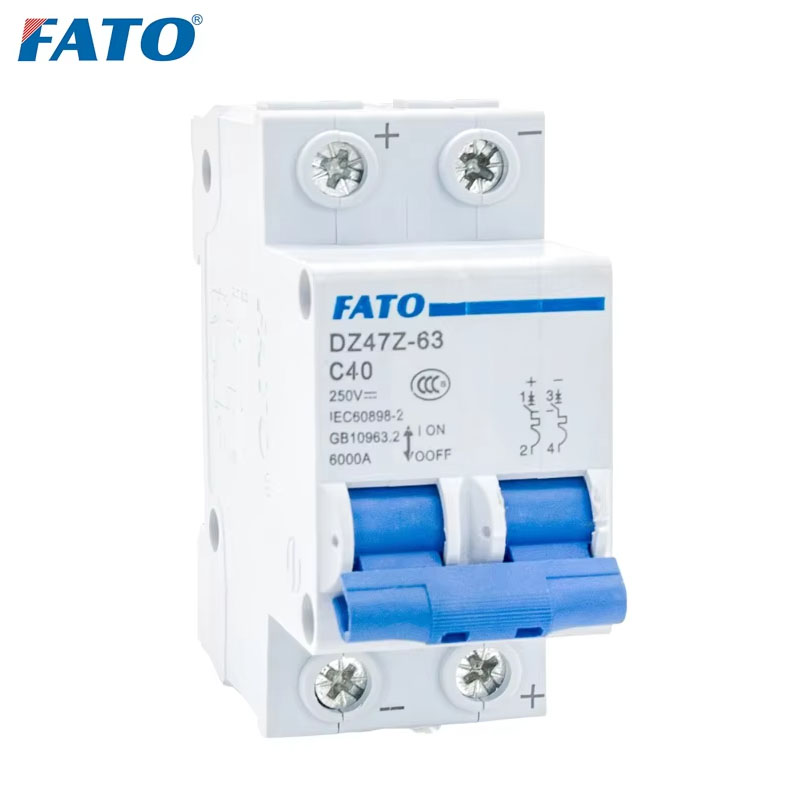

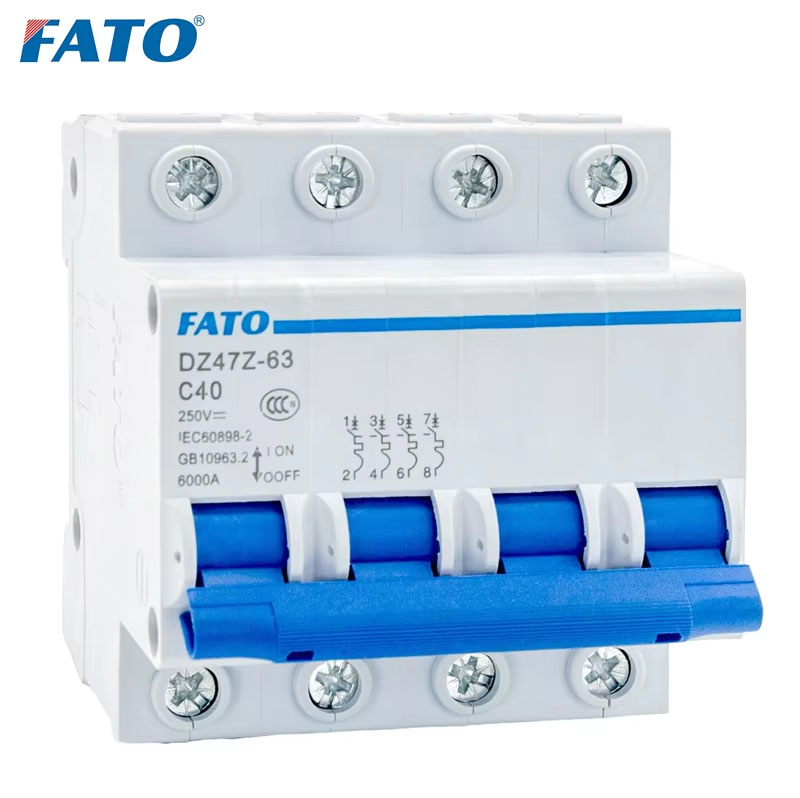

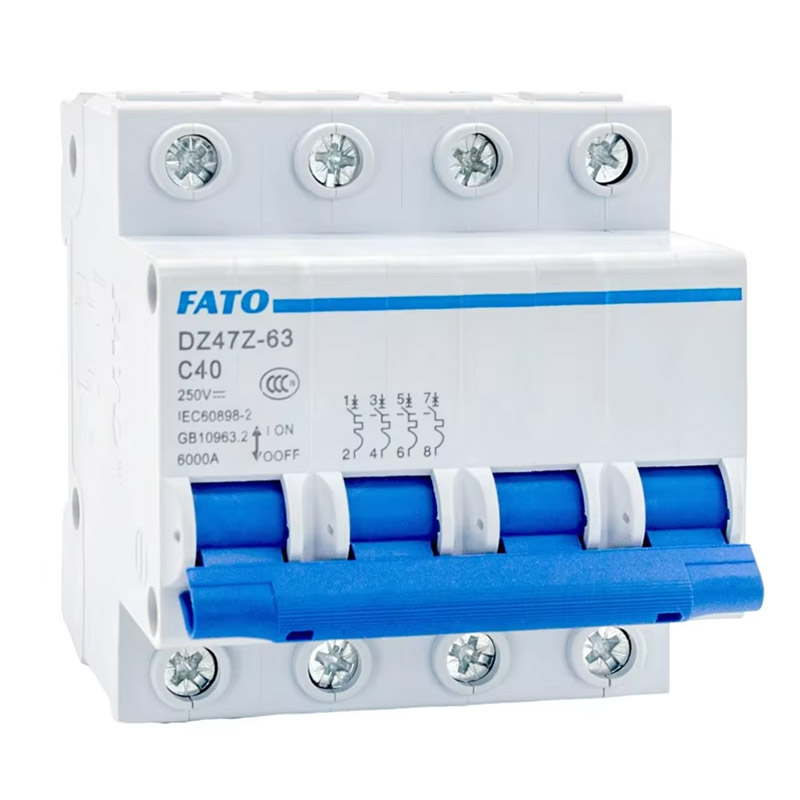

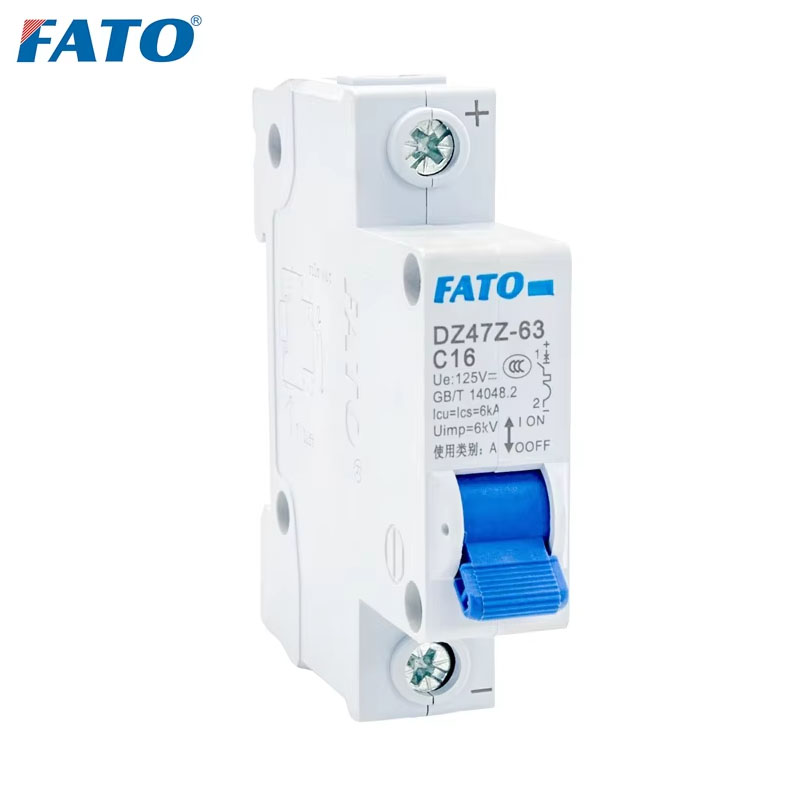

DZ47Z-63 DC Miniatur-Leistungsschalter

Produktdetails zeigen

Anwendungsbereich

Der Miniatur -Leistungsschalter der DZ47Z -Serie ist so konzipiert, dass DC -Schaltkreise mit einer Nennspannung von 750 V und einem Nennstrom von 63A oder weniger vor Überlastungen und Kurzschlüssen in Linien, Beleuchtung und Stromausrüstung geschützt werden. Darüber hinaus kann es zum gelegentlichen Umschalten von Linien und Geräten unter regelmäßigen Umständen verwendet werden.

Dieses Produkt entspricht den folgenden Standards: IEC60898-2 und GB/T14048.2.

Struktureigenschaften

Die Leistungsschalter in dieser Sammlung verfügen über ein Kunststoffgehäuse, einen Überstromschutz, einen Betriebsmechanismus, Kontaktpunkte und ein Lichtbogenunterdrückungssystem. Das Gehäuse besteht aus langlebigem, feuerfestem Kunststoffmaterial. Ein Multi-Pole-Leistungsschalter wird durch Kombination einzelner einzelner Pole erstellt, wobei der Schutzmechanismus durch eine Verbindungsstange und den durch eine Abdeckung verbundenen Steuerhandel verbunden ist und die Einheitlichkeit der Aktivierung jedes Pols garantiert.

Arbeitszustand

◇ Die Obergrenze der umgebenden Lufttemperatur darf+40 ℃ nicht überschreiten, die untere Grenze darf nicht niedriger als -5 ℃ betragen, und der 24 -Stunden -Durchschnittswert darf+35 ℃ nicht überschreiten;

◇ Höhe: Die Höhe der Installationsstelle darf 2000 m nicht überschreiten;

◇ Atmosphärische Bedingungen: Bei+40 ℃ überschreitet die relative Temperatur der Luft 50%nicht und eine höhere relative Luftfeuchtigkeit ist bei niedrigeren Temperaturen zulässig.

◇ Die durchschnittliche Mindesttemperatur des nordesten Monats darf+25 ℃ nicht überschreiten, und die durchschnittliche maximale relative Luftfeuchtigkeit dieses Monats darf 90%nicht überschreiten, wobei die Kondensation auf der Oberfläche des Produkts durch Temperaturänderungen berücksichtigt wird.

◇ Verschmutzungsstufe: Stufe 2;

◇ Installationskategorie: Klasse III;

◇ Installationstyp: Die Installationsschiene vom Typ TH35-7.5 wird zur Installation verwendet.

◇ Installationsbedingungen: Der Neigungswinkel zwischen der Installationsoberfläche und der vertikalen Oberfläche darf 5 ° nicht überschreiten.

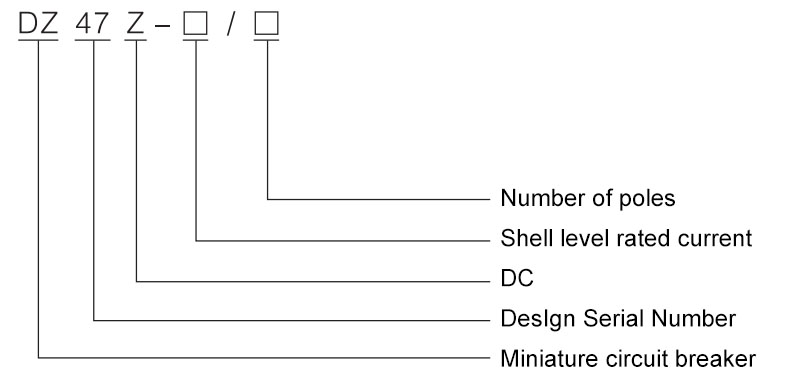

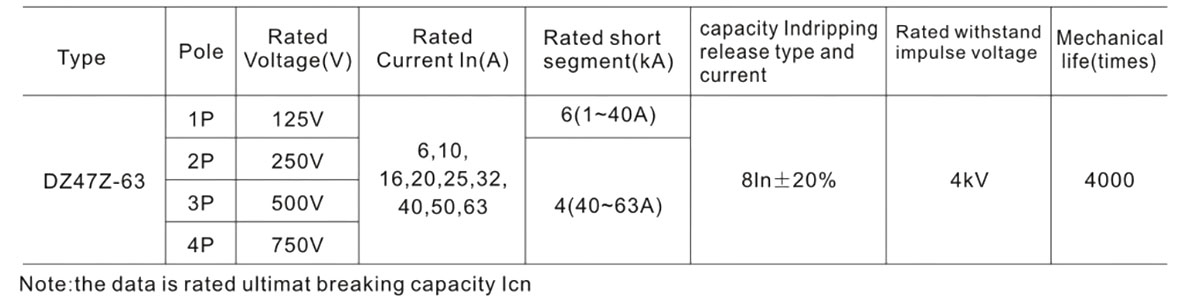

Spezifikationen und Parameter

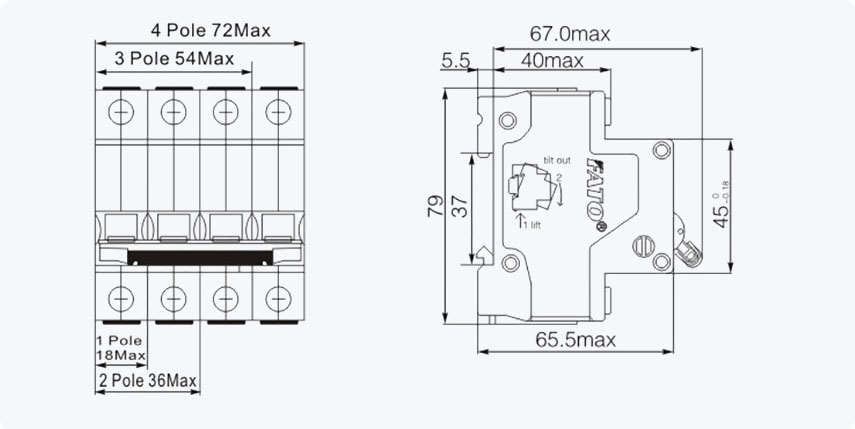

Aussehen und Abmessungen

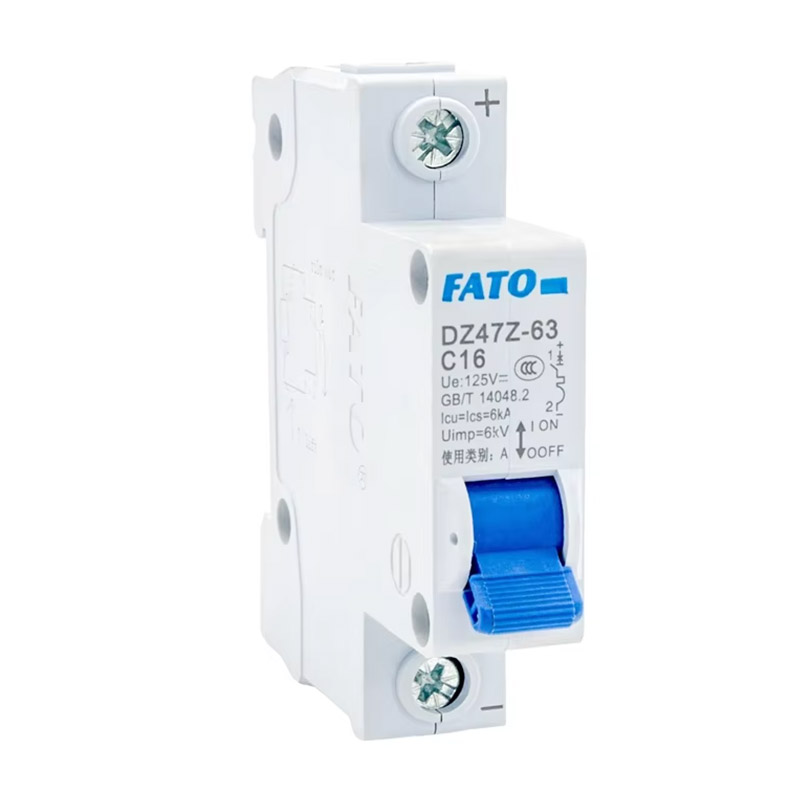

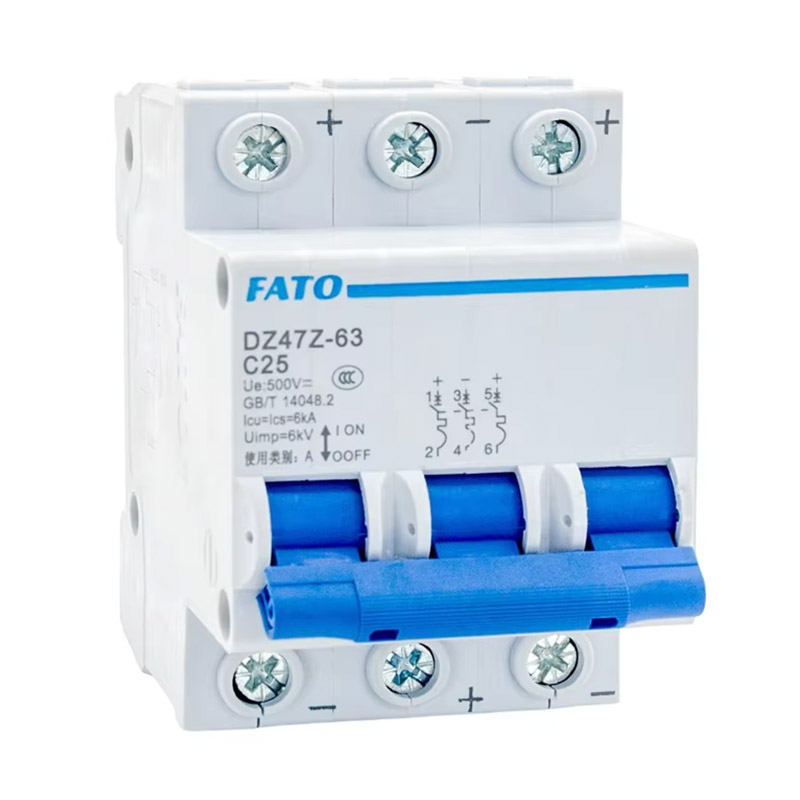

Produktshows
