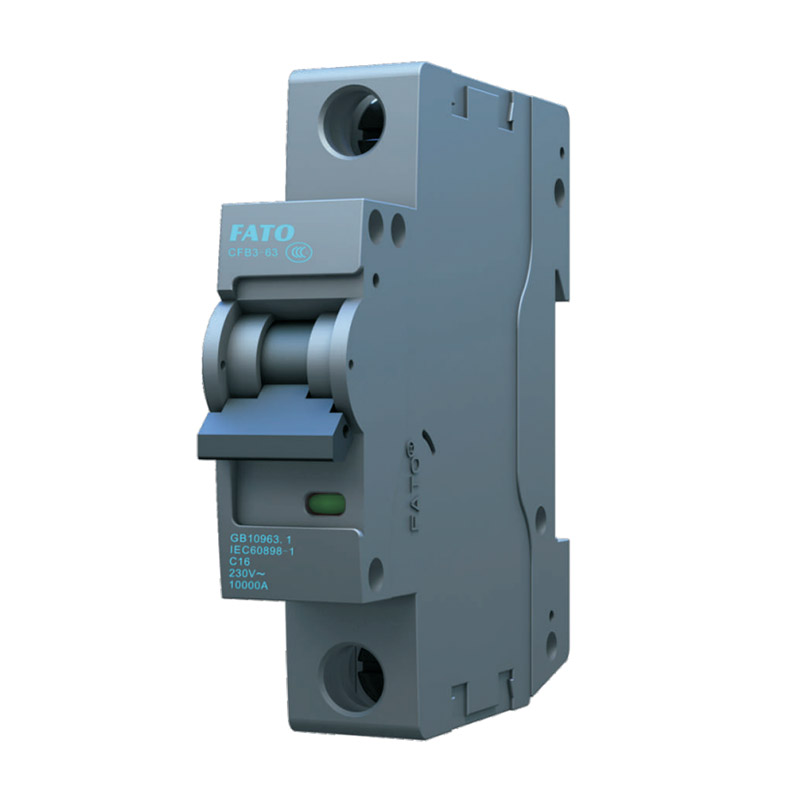

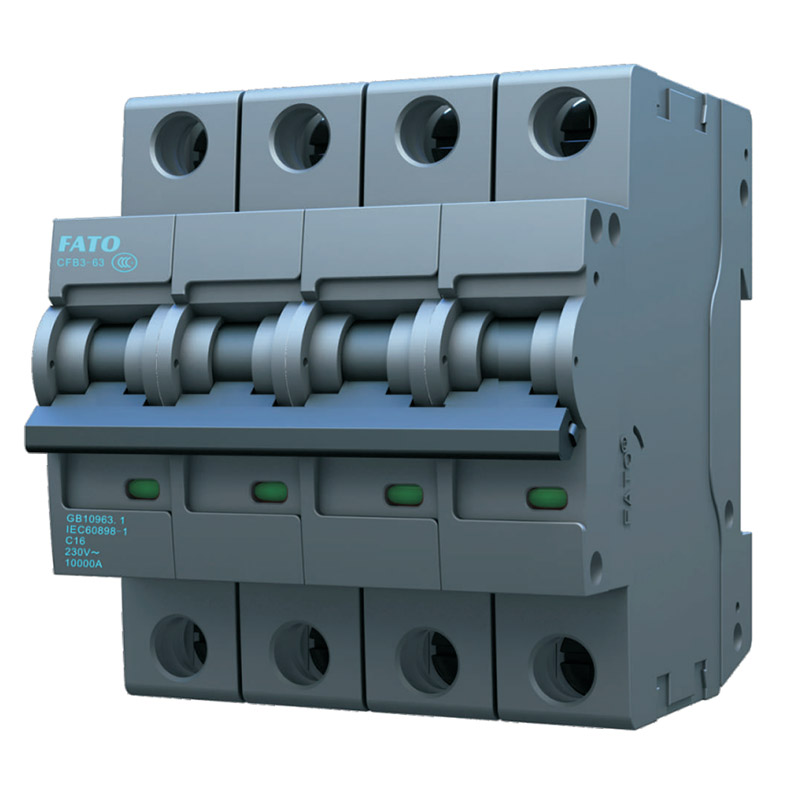

Mini -Leistungsschalter MCB der CFB3 -Serie

Produktdetails zeigen

Anwendungsbereich

Der Miniatur-Leistungsschalter der CFB3-63/125-Serie ist für Überlast- und Kurzschlussschutz in Schaltkreisen mit einer Nennspannung von 230 V/400 V und einem Nennstrom von 125a bei einer Frequenz von 50/60 Hz pro tausend Wechselstrom geeignet und kann auch für selische Einflüsse am Schaltkreis unter normalen Bedingungen verwendet werden.

Die CFB3-63/125-Leistungsschalter sind mit Zubehör wie CFB3-F-Hilfskontakten, CFB3-FB-Auxiliary-Alarmkontakten, CFB3-FL-Shunt-Release, CFB3-QY-Unterspannungsfreisetzung, CFB3-GY-Überspannungsfreisetzung, CFB3-QY-Über-Einspannungsfreisetzung usw. ausgestattet.

Überspannung, Unterspannung und Überspannung/Unterspannung sind elektronische Freisetzungsgeräte, die zusammengebaut und mit Leistungsschalter oder Reststromleiter in Kombination sind. Sie eignen sich für Schaltkreise von 50 Hz/60 Hz mit einer Nennspannung von 230 V und werden zum Schutz vor Überspannung, Unterspannung und Überspannung verwendet, die durch Linienfehler verursacht werden, wodurch eine Schädigung der elektrischen Geräte oder die Unfähigkeit, aufgrund von Schwankungen der Gitterspannung ordnungsgemäß zu funktionieren, zu vermeiden. Der Leistungsschalter hat eine Isolationsfunktion, die durch symbolisiert wird

Das Produkt erfüllt die folgenden Standards: GB/T10963.1, IEC60898-1 、 GB/T20645.

Struktureigenschaften

Dieser Leistungsschalter verfügt über gute Strombegrenzungseigenschaften, extrem kurze Bogenzeit, hohe Bruchkapazität, präzise Schutzeigenschaften, lange Lebensdauer und zuverlässige Leistung.

Die Schale nimmt ein einzigartiges gekrümmtes Design mit einer fließenden Belüftungsnut an der Seite an, um die Wärmeableitung zu verbessern und die Produkttemperaturanstieg zu verringern.

Hat ein klares Hinweis auf den Status der Kontaktposition.

Der Klemmeblock verfügt über eine Doppelzweckverbindungsmethode für die Busbare und den Draht.

Das Zubehör ist abgeschlossen, einschließlich Hilfskontakten, Alarmkontakten, Shunt -Freisetzung, Unterspannungsfreisetzung, Überspannungsfreisetzung, Überspannungsfreisetzung und anderen Zubehör.

Arbeitszustand

◇ Die Obergrenze der umgebenden Lufttemperatur darf+40 ℃ nicht überschreiten, die untere Grenze darf nicht niedriger als -5 ℃ sein, und der 24 -Stunden -Durchschnittswert darf+35 ℃ nicht überschreiten;

◇ Höhe: Die Höhe der Installationsstelle darf 2000 m nicht überschreiten;

◇ Atmosphärische Bedingungen: Bei+40 ℃ liegt die relative Temperatur der Luft nicht über 50%, und höhere relative Luftfeuchtigkeit ist bei niedrigeren Temperaturen zulässig;

◇ Die durchschnittliche Mindesttemperatur des nordesten Monats darf+25 ℃ nicht überschreiten, und die Die durchschnittliche maximale relative Luftfeuchtigkeit dieses Monats darf 90%nicht überschreiten und in die Einstellung Kontokondensation auf der Oberfläche des Produkts, das durch Temperaturänderungen verursacht wird;

◇ Verschmutzungsstufe: Stufe 2;

◇ Installationskategorie: Klasse III;

◇ Installationstyp: Die Installationsschiene vom Typ TH35-7.5 wird zur Installation verwendet.

◇ Installationsbedingungen: Der Neigungswinkel zwischen der Installationsoberfläche und der vertikalen Die Oberfläche darf 5 ° nicht überschreiten.

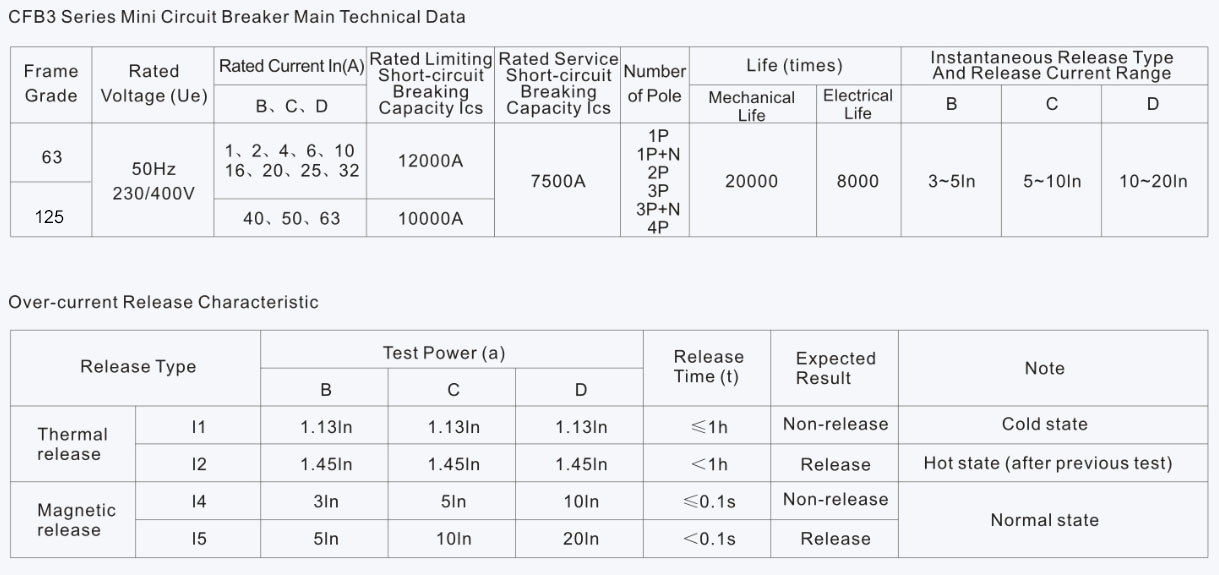

Spezifikationen und Parameter

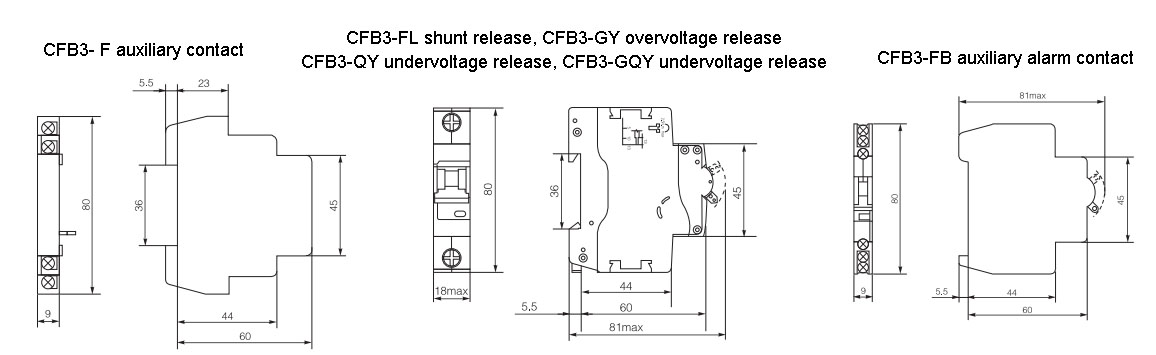

Aussehen und Abmessungen

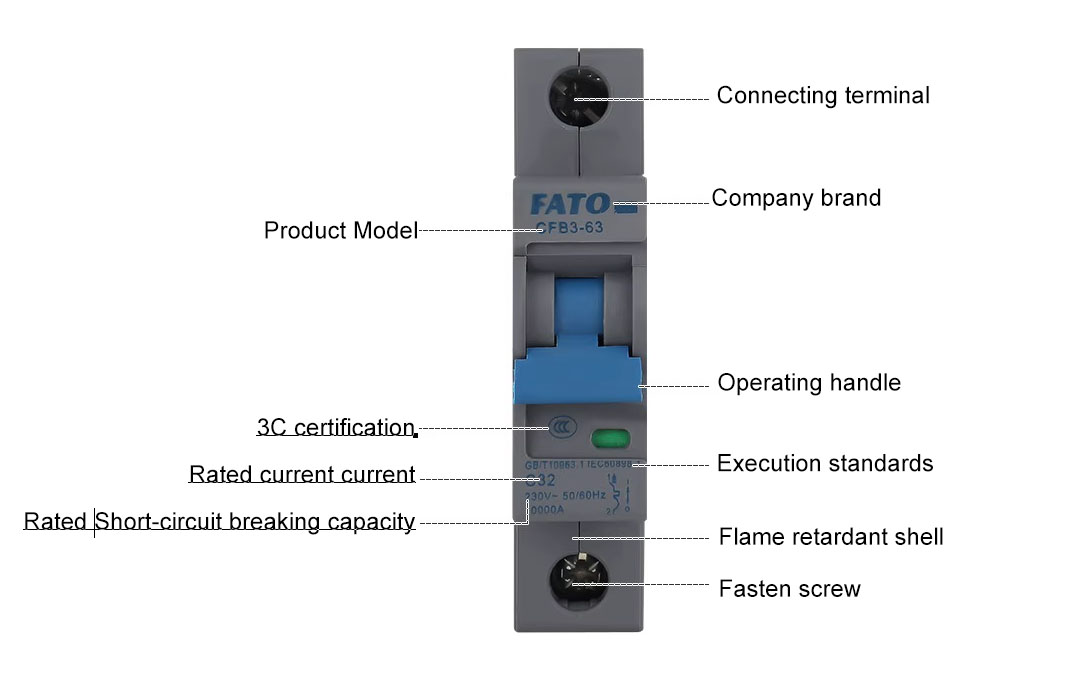

Produktshows
