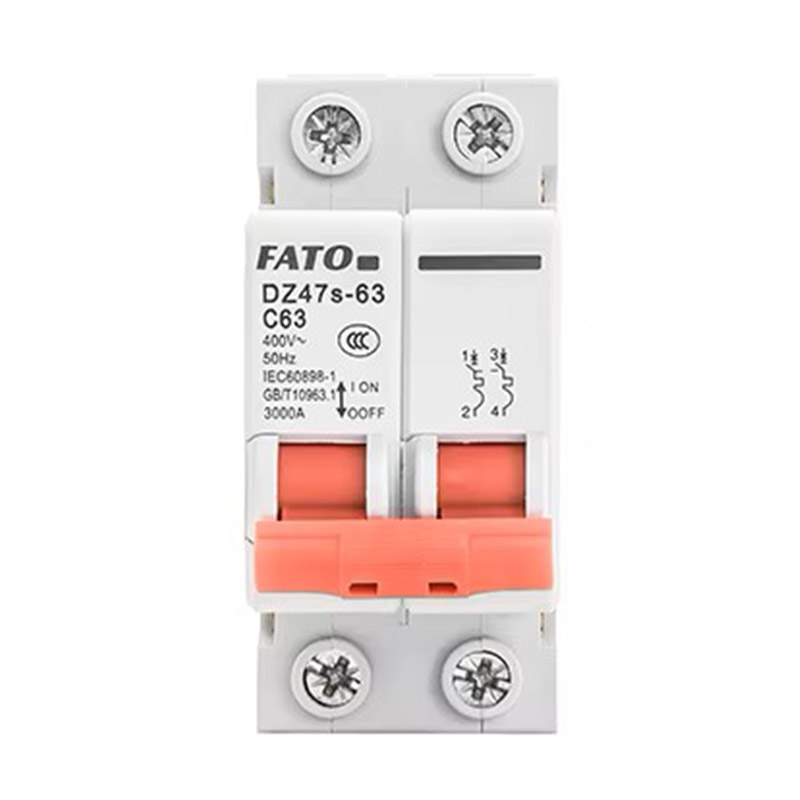

DZ47S-63 MCB Miniatur-Leistungsschalter 4,5 ka Brechkapazität

Produktbeschreibung

Anwendungsbereich

Der Miniatur-Leistungsschalter der DZ47S-63 (H) -Serie ist so konzipiert, dass sie vor Überlastungen und Kurzschaltungen in elektrischen Systemen mit einer Wechselstromfrequenz von 50 Hz, einer maximalen Spannung von 230/400 V und einer Strombewertung von bis zu 100A geschützt sind. Darüber hinaus kann es zum gelegentlichen Umschalten von Linien und Geräten unter normalen Betriebsbedingungen verwendet werden. Dieses Produkt entspricht den folgenden Standards: IEC60898-1 、 GB10963.1

Struktureigenschaften

Diese Serien von Leistungsschalter umfassen ein robustes Kunststoffgehäuse, eine Überstromfreisetzung, einen Betriebsmechanismus, Kontakte und ein Bogenunterdrückungssystem. Das äußere Gehäuse besteht aus einem leistungsstarken, feuerfesten Kunststoffmaterial. In dieser Konfiguration kombinierten mehrere einpolige Einheiten mit einem Multi-Pol-Leistungsschalter, wobei der Auslösemechanismus durch eine Stange verknüpft ist und der Betriebsgriff durch den Ein/Aus-Betrieb über alle Pole verbunden ist.

Arbeitszustand

◇ Die Obergrenze der umgebenden Lufttemperatur darf+40 ℃ nicht überschreiten, die untere Grenze darf nicht niedriger als -5 ℃ sein, und der 24 -Stunden -Durchschnittswert darf+35 ℃ nicht überschreiten;

◇ Höhe: Die Höhe der Installationsstelle darf 2000 m nicht überschreiten;

◇ Atmosphärische Bedingungen: Bei+40 ℃ liegt die relative Temperatur der Luft nicht über 50%, und höhere relative Luftfeuchtigkeit ist bei niedrigeren Temperaturen zulässig;

◇ Die durchschnittliche Mindesttemperatur des nordesten Monats darf+25 ℃ nicht überschreiten, und die Die durchschnittliche maximale relative Luftfeuchtigkeit dieses Monats darf 90%nicht überschreiten und in die Einstellung Kontokondensation auf der Oberfläche des Produkts, das durch Temperaturänderungen verursacht wird;

◇ Verschmutzungsstufe: Stufe 2;

◇ Installationskategorie: Klasse III;

◇ Installationstyp: Die Installationsschiene vom Typ TH35-7.5 wird zur Installation verwendet.

◇ Installationsbedingungen: Der Neigungswinkel zwischen der Installationsoberfläche und der vertikalen Die Oberfläche darf 5 ° nicht überschreiten.

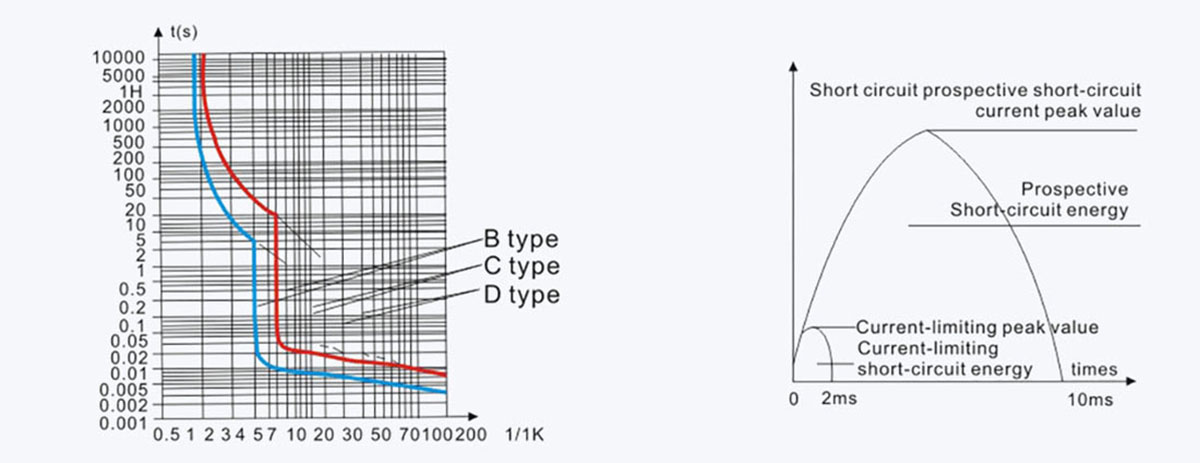

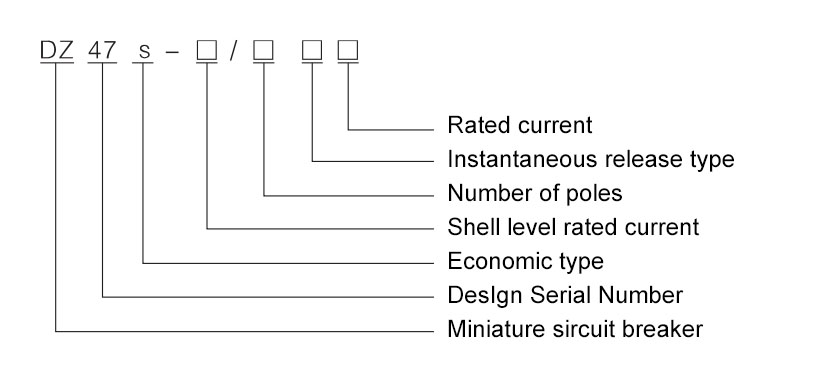

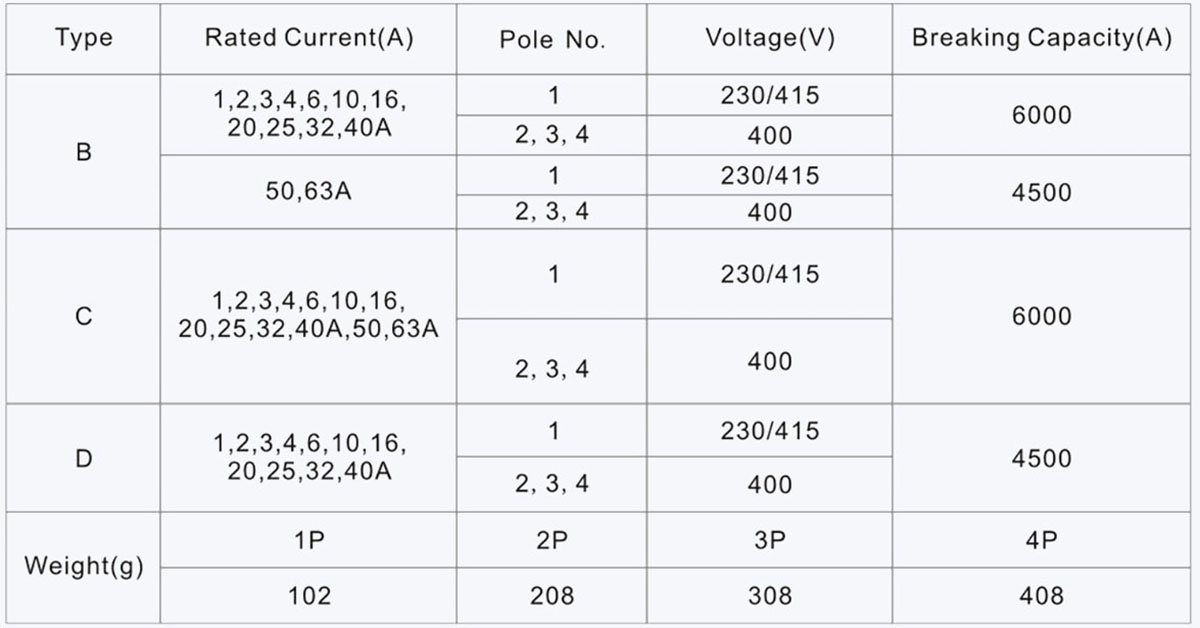

Spezifikationen und Parameter

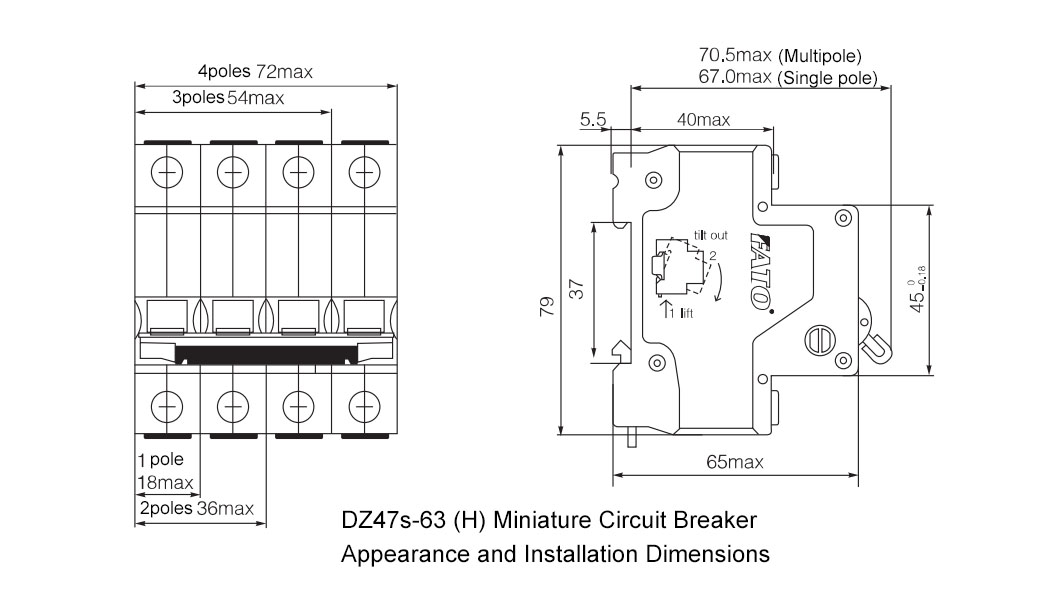

Aussehen und Abmessungen

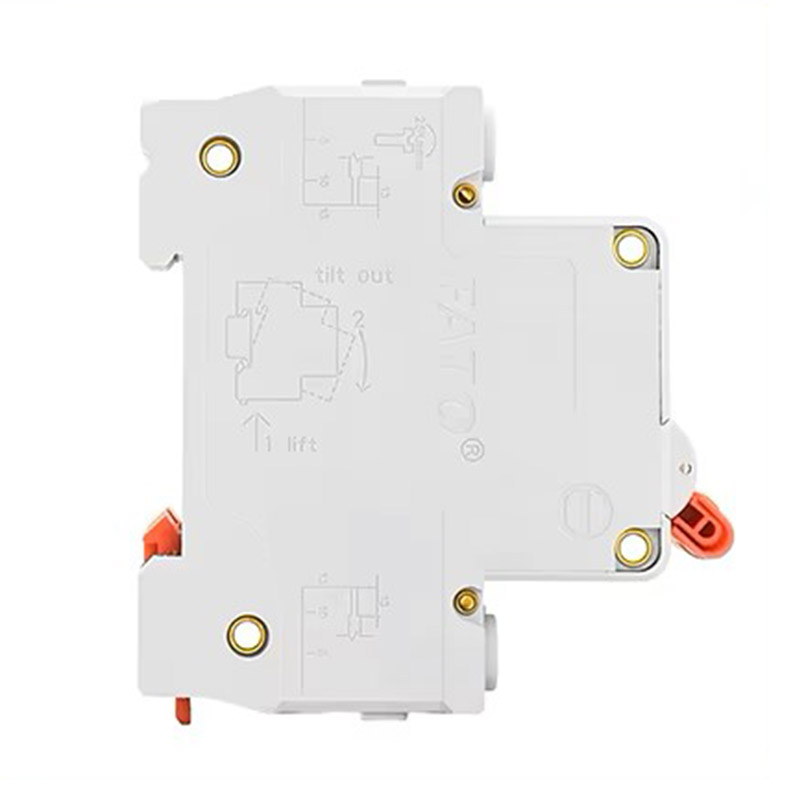

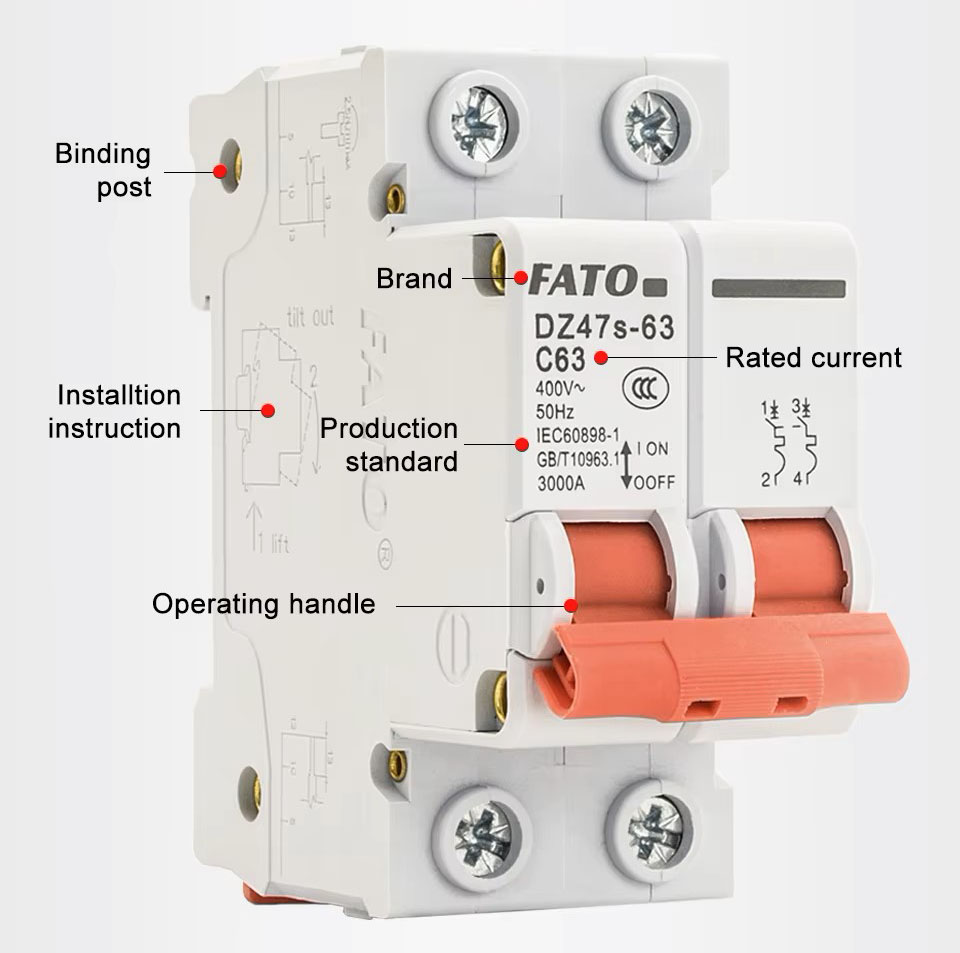

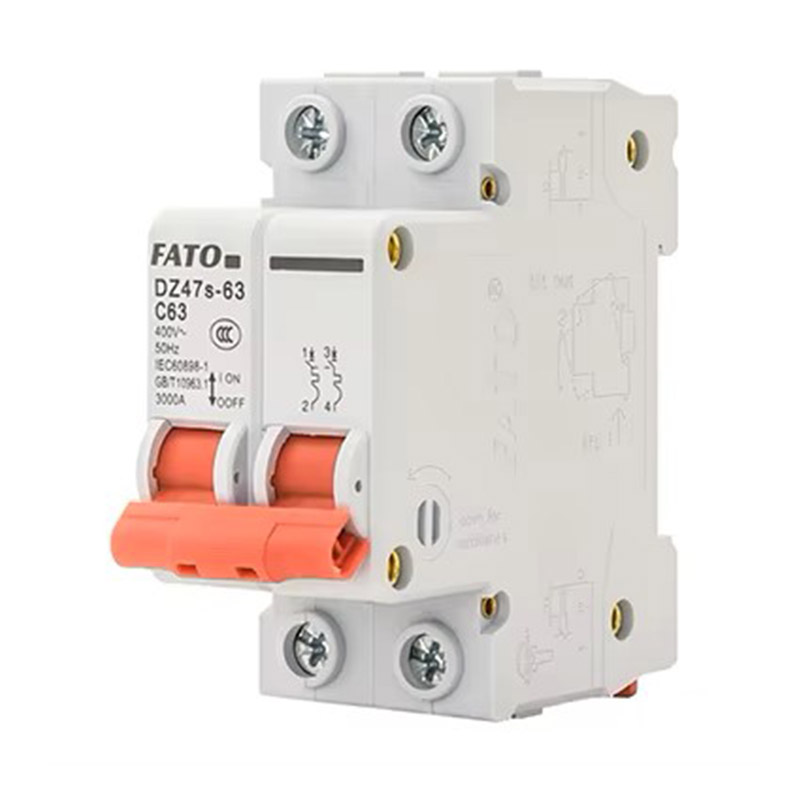

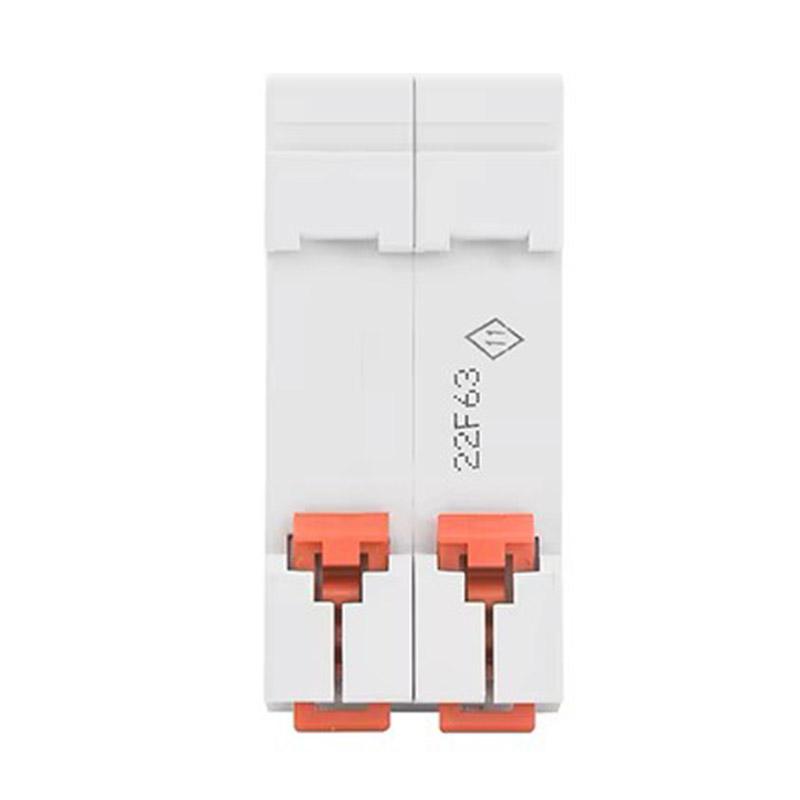

Produktshows
